太阳能测控一体化闸门改造解决方案

时间:2023-01-11 作者:恒润安 浏览次数:2125次

建设背景

灌区工程是农田灌溉排水的骨干网,是保障粮食安全的生命线,闸门作为灌区信息化的重要组成设备,是完成灌区续建配套与节水改造、农业水价综合改革和量测水等灌区信息化工程的关键所在。

目前我国大中型灌区的闸门建设工作已经基本完成,其中以手摇为动力进行启闭的闸门,不具备市电接入条件,并且存在无法实现灌溉用水的测量、无法准确掌握闸门开启高度、无法判断闸板当前的运行状态等问题,更不具备自动化控制及远程控制能力,严重的甚至会影响灌区灌溉的正常运行。

闸门智能化改造

系统方案

太阳能测控一体化闸门改造在是指保留原有的机械单元(闸梁、闸板)不动,升级动力单元(启闭机、电机、减速机),增加供电单元、控制单元、测流单元等,实现传统闸门向智能闸门的进化

改造后的闸门除了具备闸门的本地控制和远程控制功能外,还可以将视频和测流设备接入到系统中,实现闸门与视频联动和流量与闸门联动功能。

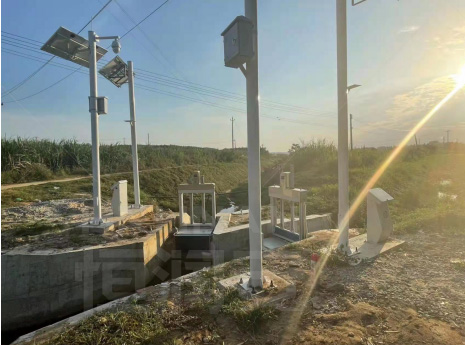

1、小型一体化闸门改造

一体化闸门站不需单独的保护房,独立成站,系统内置遥测终端机、闸位计、蓄电池、 充电控制器等设备,整体低功耗设计,不需要外部电源以及网络的支持,控制箱防水设计,可方便的布置在预期的闸门安装地点,实现低成本、高效率的闸门信息化方案。

一体化闸门站适用于支渠、斗渠等小尺寸闸门站,可外接流量计、水位计对水渠的流量进行计量,可外接串口摄像机等外部传感器,对现场的数据和设备参数进行更详细的统计和监控。

系统内置流量算法,可通过闸前、闸后水位以及出流方式,计算出当前的流量值,并上传服务器。系统支持巴谢尔槽和明渠流量计的计量方法。

测控一体化闸门改造

测控一体化闸门改造

2、中大型闸门改造

中大型闸门站,适用于大的支渠、干渠、河道等场景,闸门尺寸的增加,对电源系统以及安全控制系统有更高的要求,一般会配置操作室,并在操作室内配置独立的闸门控制柜。闸门控制柜支持闸门现场控制及远程控制。

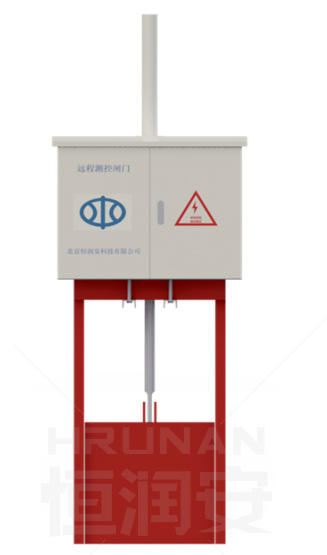

中型闸门控制柜是一个独立的控制箱体,全防水设计,直接固定在闸门横梁上,一般中型闸门横梁为混凝土结构。闸门控制箱下方有承重钢板,电机固定于箱体内底部,电机固定螺丝穿过箱底与承重钢板连接。箱体内有遥测终端机、控制面板、电机驱动、蓄电池及充电控制机等设备。

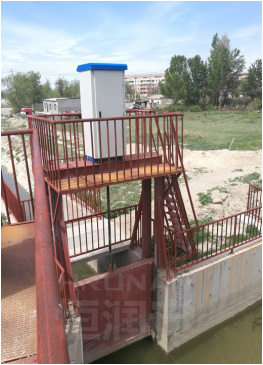

大型闸门控制柜一般用于已经有闸房的闸门改造工程,改造时只需要在闸房内配置独立的闸门控制柜,且不用考虑控制柜的防水防盗等问题。闸门控制柜就是现场操作控制面板,通过操作面板上的控制按键,对闸门的开闭状态进行调节,液晶屏可实时显示当前的闸位值以及工作状态。闸门控制柜结构设计简单,安装方便。

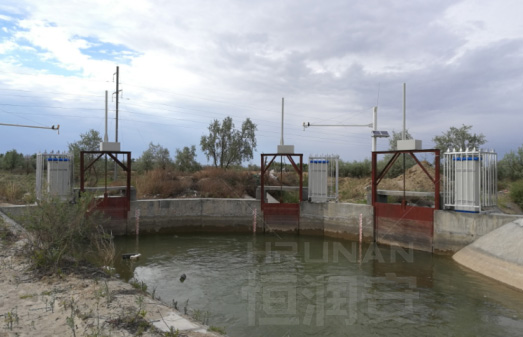

系统支持宽渠道并联闸门单独控制,每个独立闸门使用单独的闸位计进行位置反馈,只需一套流量计、水位计、摄像头等传感器。

测控一体化闸门改造

测控一体化闸门改造

系统特点

太阳能测控一体化闸门改造解决方案以“复杂问题简单化”、“复杂系统产品化”为设计原则,并具备系统简单、安装便捷、兼容性高、性价比高的特点,使得闸门信息化改造大面积推广得以实现。

1)保留原有闸体,根据传动结构形态,增加电机和齿轮连接件,升级动力传输单元;

2)编码闸位计与限位开关一体化设计,既能精确检测闸门开度又能保护闸门;

3)根据闸门尺寸选配相应直流减速电机(1:4/1:6/1:8/1:16/1:32),太阳能供电可提起10吨闸门;

4)自带电机调速和电流检测机制,具备智能调速和自动排卡功能,同时可接入荷重检测,多重保护和报警功能;

5)实现现场手、自动控制;远程控制;急停控制;

6)实时采集闸门开度、状态、位移越限开关状态、电机运行参数、水位、流量等各类实时参数与状态信号,并通过4G及时传输;

7)支持螺杆闸门、卷扬闸、翻板闸的升级改造

软件平台

在测控一体化闸门项目建设中,软件平台作为用户直接接触和使用的工具,在系统中也是重中之重的。闸门远程控制系统设计功能包含:闸门状态查看及控制、视频调取、流量数据监测、调配水计划、用水收费等功能。

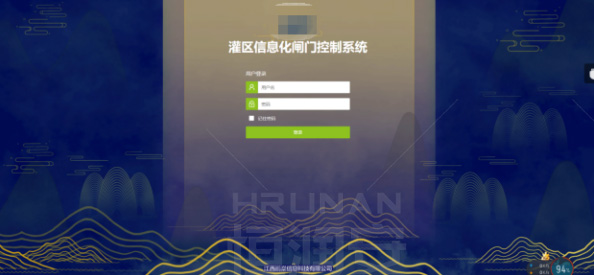

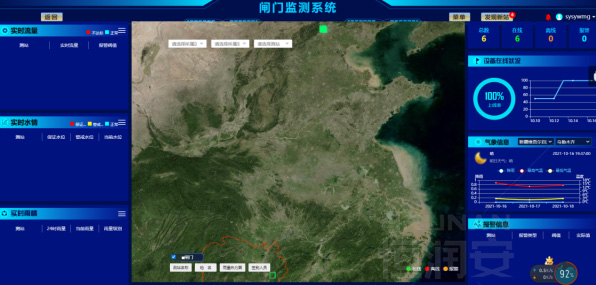

闸门远程控制系统平台

1>数据展示,直观展示站房内各个关键参数的监测数据如:流量、水位、视频信息闸门控制

闸门远程控制系统平台>

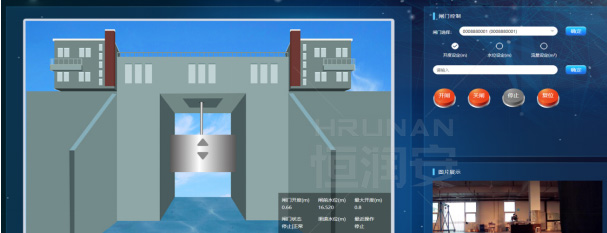

2>闸门远程控制:进入操作页面,可以通过开度设置,水位设置、流量设置控制闸门的启停。

闸门远程控制系统平台>

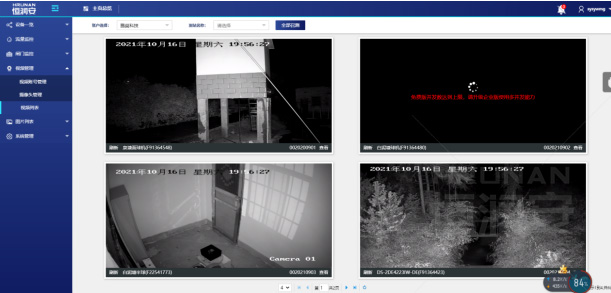

3>闸门现场视频实时查。

闸门远程控制系统平台>

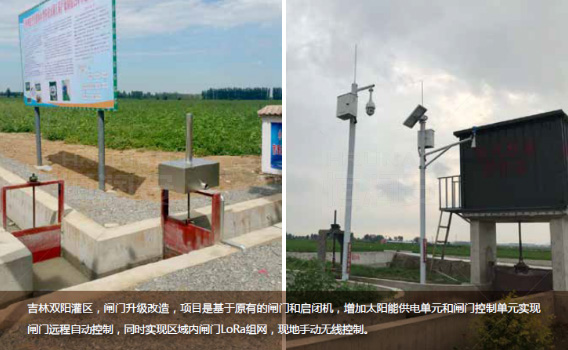

应用场景

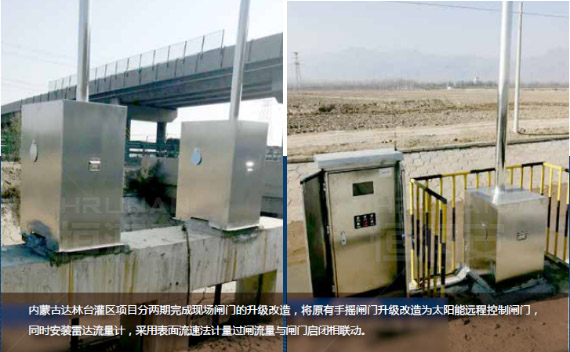

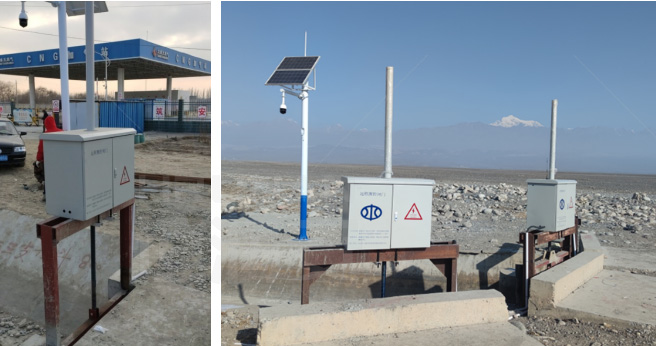

测控一体化闸门改造案例>

测控一体化闸门改造案例
