建设背景

近年来，由强降雨引起的城市下穿隧道及立交桥下低洼处存在大量积水的现象时有发生，且有愈演愈烈的趋势，随之而来的诸多效应中，有许多因素加剧了汛期街道积涝的情况。城市积水造成公用设施受损，使交通、电力、通讯、网络传输、水源等受到了严重影响或损坏，给人们的生产生活带来诸多不便。

系统介绍

易涝点监测系统介绍

易涝区智能水位监测系统可实时监测城区各低洼路段的积水水位并实现自动预警。管理部门借助该系统可整体把握整个城区内涝状况，及时进行排水调度。交通管理部门通过易涝区智能水位监测系统可获取各路段的实时积水水位，并借助广播、电视等媒体为广大群众提供出行指南，避免人员、车辆误入深水路段造成重大损失。

窨井监测系统介绍

窨井液位监测系统主要在城市窨井内安装窨井液位监测仪，将窨井液位数据动态传输到液位监测系统平台，通过窨井液位监测系统平台实现排水管网液位在线分析、多级报警、淤堵分析、内涝分析等。窨井液位监测系统主要应用于智慧城市、智慧水务、智慧排水等新基建项目中，为排水管理部门提供实时的、有效的系统化监测数据。窨井液位监测系统相关软、硬件产品均由我司自主研发满足各种恶劣环境下的液位监测应用需求。

易涝点监测系统建设目标

1）实时监测积水点水位、通过网络将现场数据传送至信息管理系统；

2）水位视频联动：积水监测站根据积水监测点水位变化，当达到预警值时，开启视频监测，并将视频信息传输到综合管理平台。

3）支持积水监测点超限预警功能，预警信息可通过短信、网络推送给责任人手机、移动 APP 终端，可通过手机查看易涝点水位和视频信息；

4）积水监测点设备具备低功耗模式，通过太阳能供电系统供电

5）监测预警平台具备GIS地图功能，可通过gis地图查看积水点分布，直接查看各积水点的实时水位数据；

6）监测预警平台内置积水水位预测算法，经扩展可支持城市暴雨洪水模拟功能。

窨井监测系统建设目标

1）实时监测告警：实时监测排水管线窨井液位，根据预先设定报警阈值，对排水管网液位的异常情况进行多级告警；

2）通过窨井液位监测平台，在监测“一张图”上显示各个监测点位置信息、设备工况信息、液位实时状态等；

3）管网综合调度：根据气象数据、窨井液位数据对排水泵站进行调度，预防内涝发生，确保管网正常运行；

4）通过对大量监测数据进行汇总、分析，构建水力分析模型，准确的获取排水管网液位数据，进行淤堵分析、内涝分析等。

产品介绍

易涝点监测终端

易涝点监测采用视频魔方，外接电子水尺，通过4G网络将采集的水位信息传输到易涝点监测平台，并通过水位视频联动功能，当采集的水位值达到预警值后，及时将视频信息上传到监测平台。

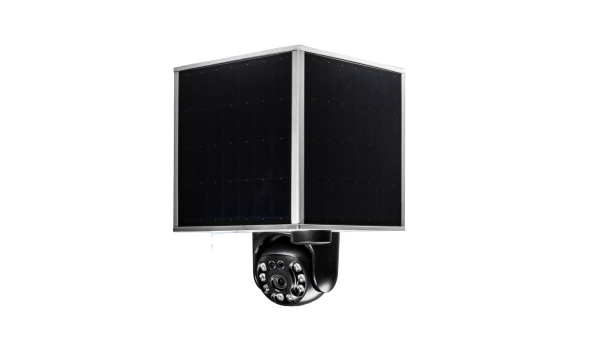

视频水遥测站是一款针对野外场景应用的微功耗数据采集传输及控制于一体的遥测终端机，又名“魔方”。产品集视频摄像头、太阳能电池板、遥测终端机、电池、太阳能充电控制于一体，同时外壳防水防潮设计安装无需配置防护机箱。产品外型立方体设计，尺寸在200mm,便于用户安装。采用工业化设计，配备多种采集接口和通信接口，内部软件兼容多种通讯协议实现与不同传感器和中心平台的无缝对接，同时采用开放式设计，可扩展性强，方便进行硬件和软件的升级，满足用户定制化需求。

窨井监测终端

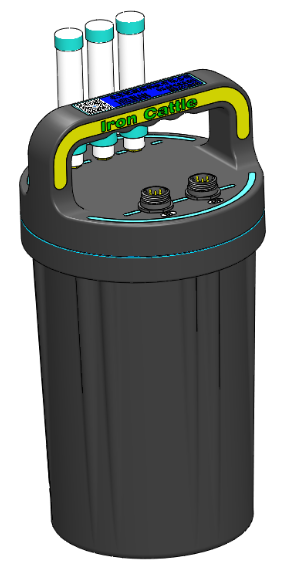

窨井监测液位，采用压力水位计与雷达水位计监测液位。HLU-1908是基于4G联网的智能采集终端。是一款应用于水利工程中窨井中监测的遥测终端设备。用于采集地下管道、窨井的水位和水质数据，拥有超低功耗，内置100Ah锂电池，超大存储，超简洁配置并基于物联网技术的新型可存储历史数据上报式联网模块。

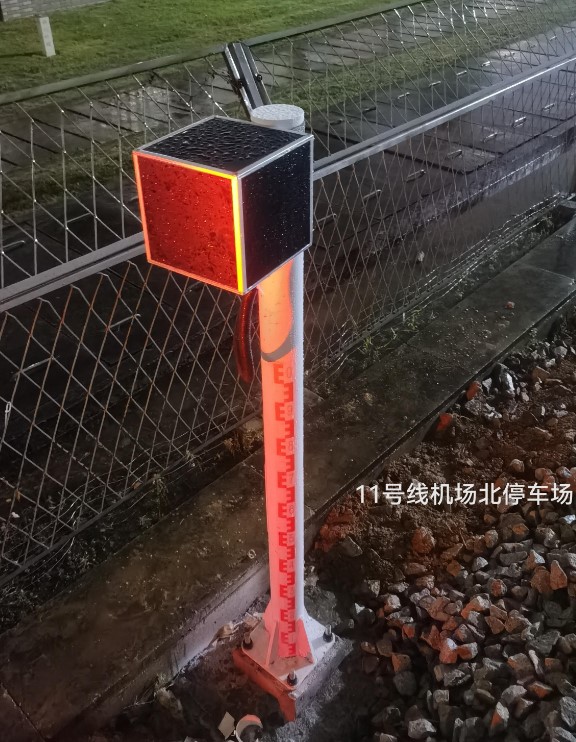

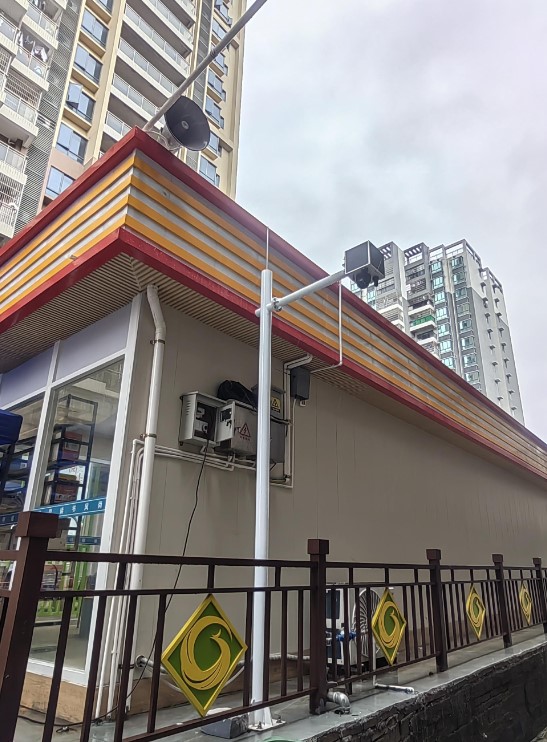

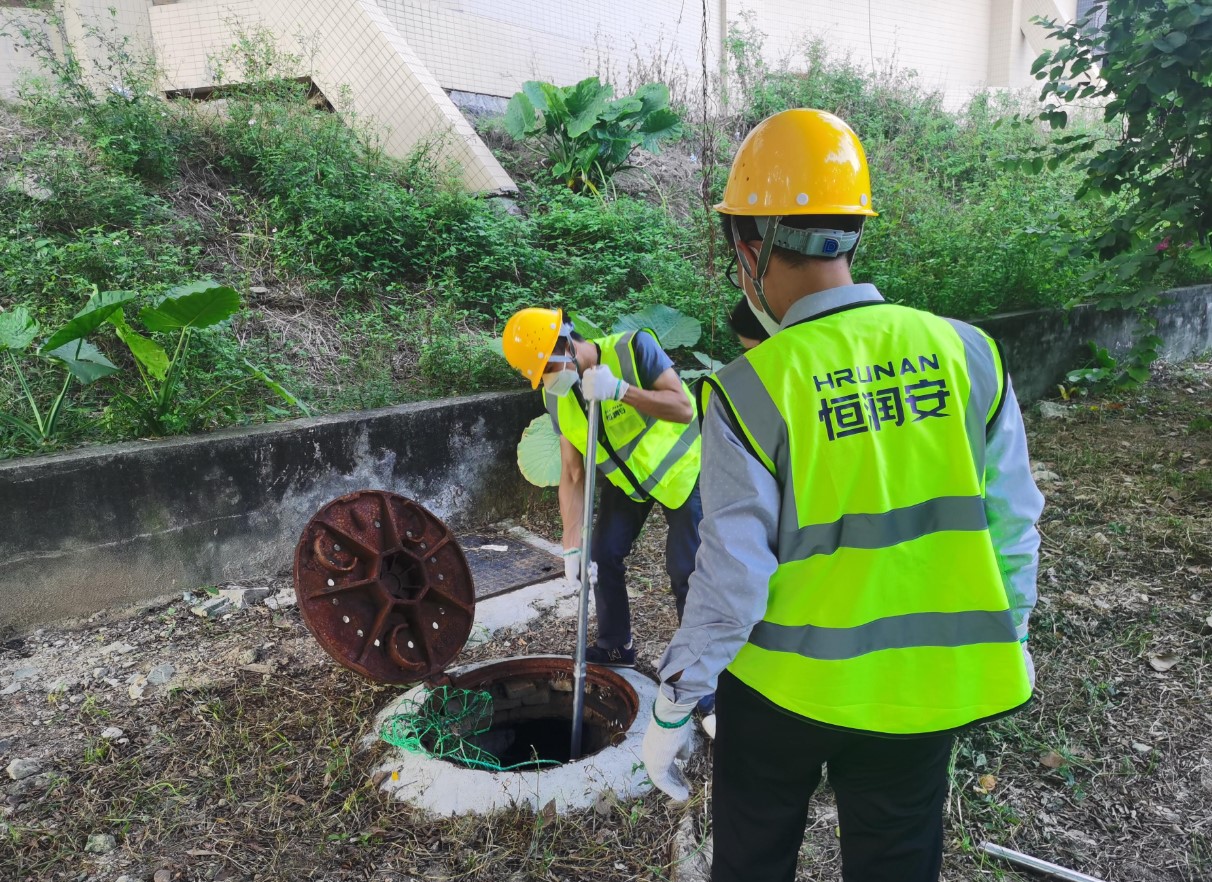

应用案例：
