智慧灌区解决方案

农业农田自动化灌溉系统

时间:2022-06-09 作者:恒润安 浏览次数:2021次

建设背景

目前农场还仍然停留在人工监测旱情,决定灌溉与否仅凭个人经验,这样就会造成更严重水资源浪费。为响应国家节会政策的号召,农场拟引进现代化节水灌溉自动化设备。

恒润安公司致力于研发生产水利、农业现代化产品。我司的农田智能化检测和灌溉系统产品,可以根据各种农作物对水量的要求,以及土壤的水情合理配置各个供水设备运行情况。另外,通过自动化控制,可以使相关人员及时了解整个系统的相关资源信息,通过统计分析,进行合理使用,从而达到省水节能、省工省地的效果,以及发展节水农业的目的。

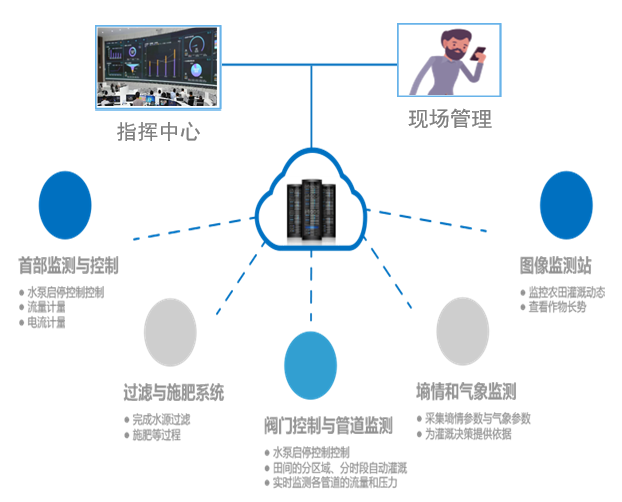

系统拓扑图

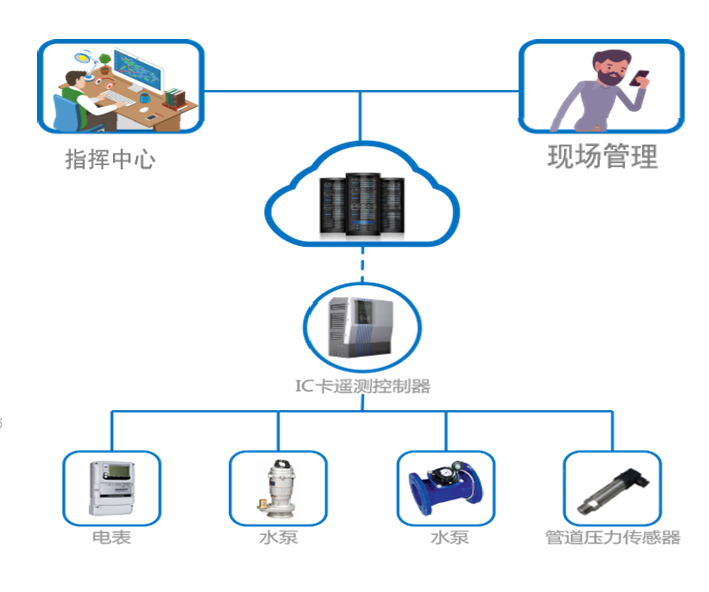

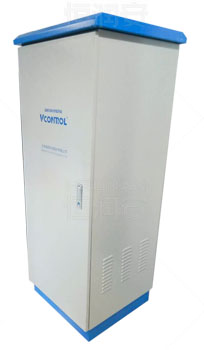

首部监测与控制

首部监测与控制,实现对现场泵房控制,现场端通过遥测控制器与电表、水表以及水泵启停控制器的对接,实现对灌溉用水、用电的计量管理。

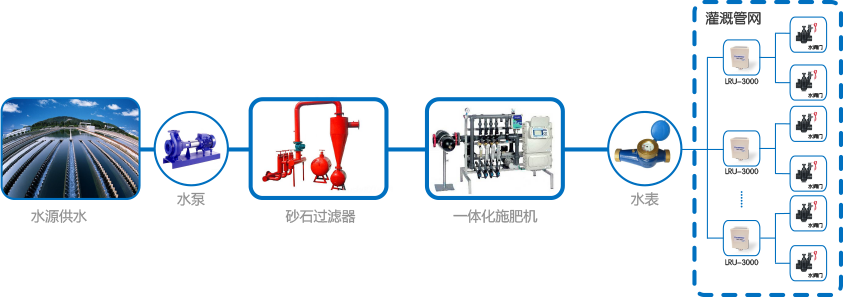

过滤及施肥

为确保农田灌溉中电磁阀门、喷灌头、滴灌头、微灌头等设备正常运行,需对灌溉用水进行泥沙杂质过滤,同时可以对接一体化施肥机完成智能化施肥灌溉。

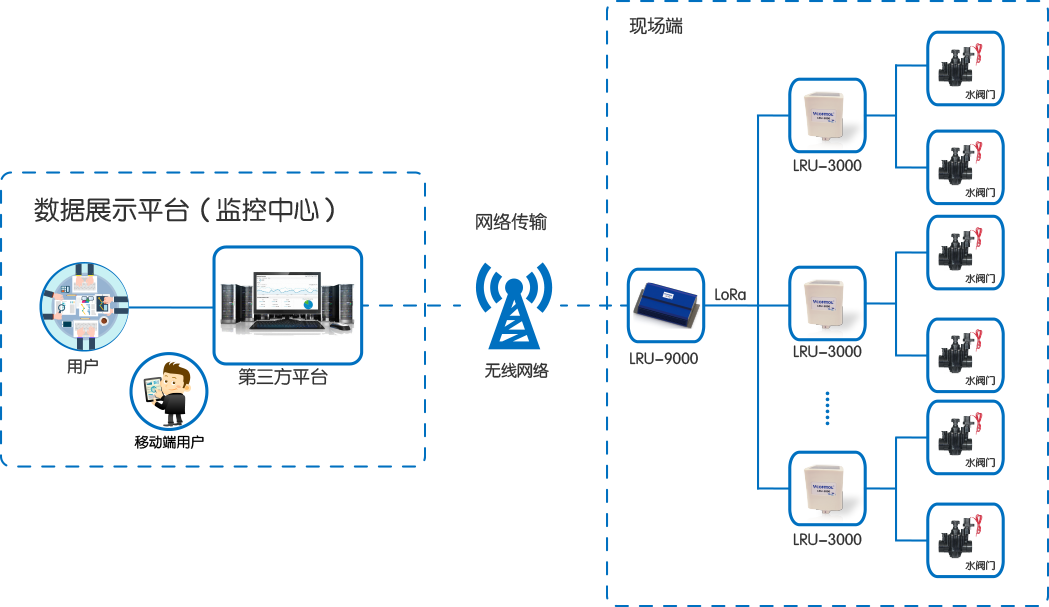

阀门控制及管道监测

阀门控制和管道监测中,管网控制采用低功耗脉冲阀实现水流的控制,进而完成滴灌、喷灌以及微灌控制。系统采用LoRa无线技术,实现阀控器与网关的无线局域组网,无线网关通过GPRS/3G/4G/NB-iot与中心平台的广域网通讯,进而实现现场阀门的远程控制。

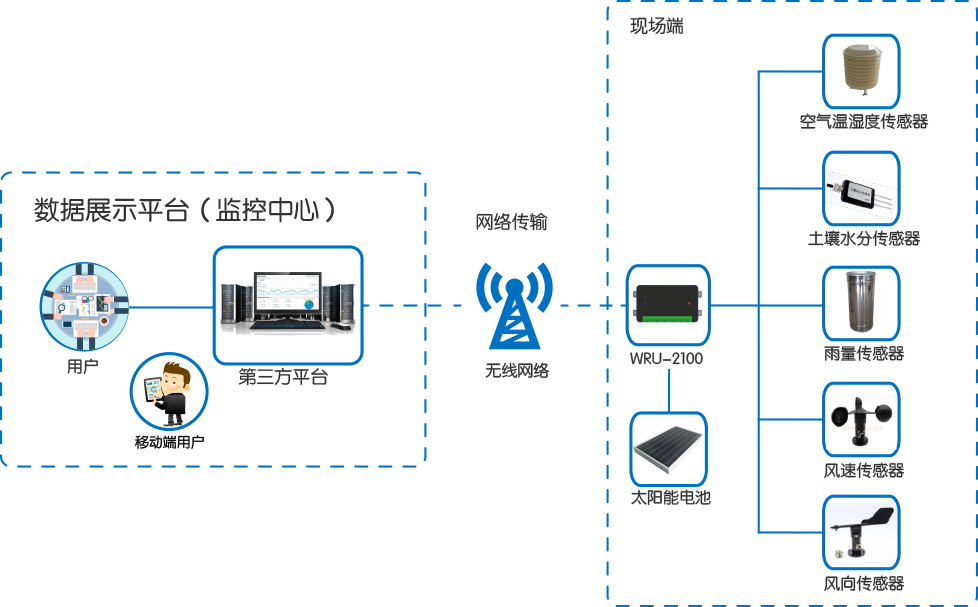

墒情和气象监测

通过墒情站的建设,实现对农田土壤水分的监测,为农作物灌溉提供科学的数据支持;同时建设气象站,实现对农田现场环境的监测,为农田是否具备灌溉条件提供判定依据。


田间自动化灌溉系统

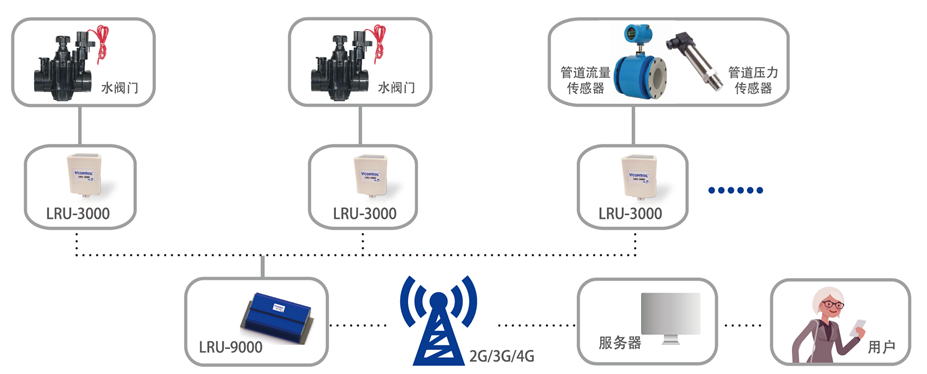

田间自动化灌溉系统分为首部控制及和田间控制级。其中,首部控制级通过LoRa无线网络将控制命令传送到田间控制设备,田间控制设备根据控制命令自动开启或关闭电磁阀门,实现自动灌溉;田间控制设备通过反馈器采集管网运行状况并向首部控制级进行反馈,实现闭环控制。

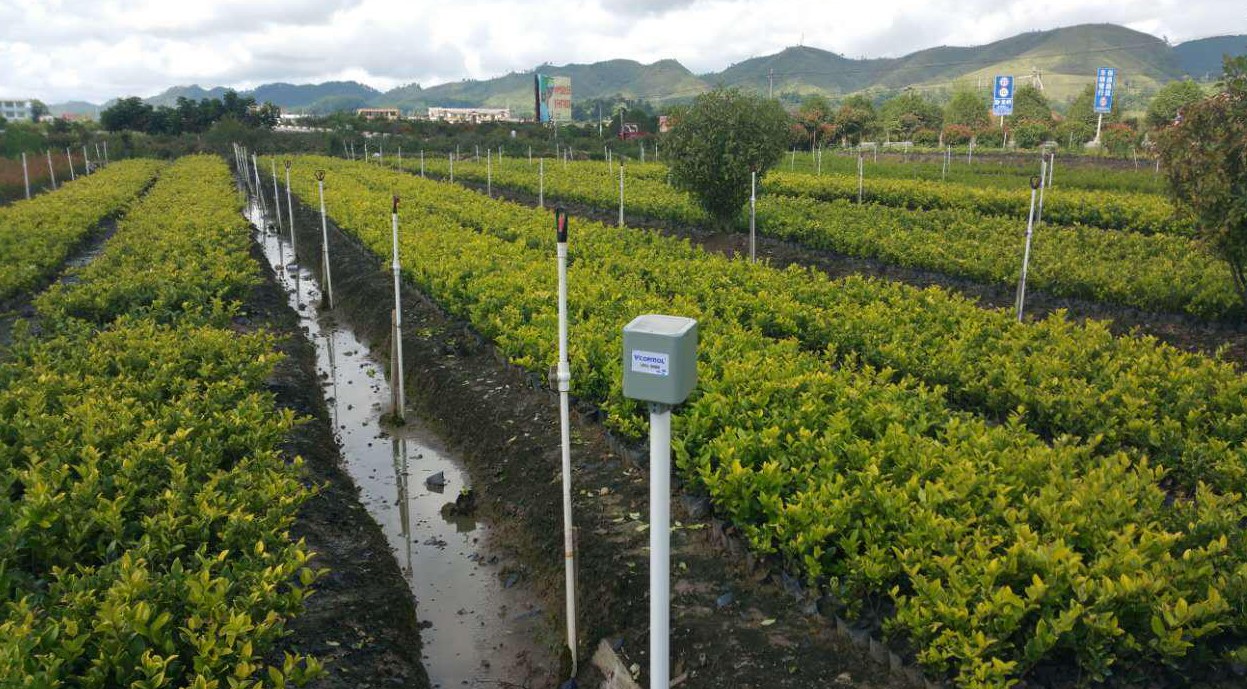

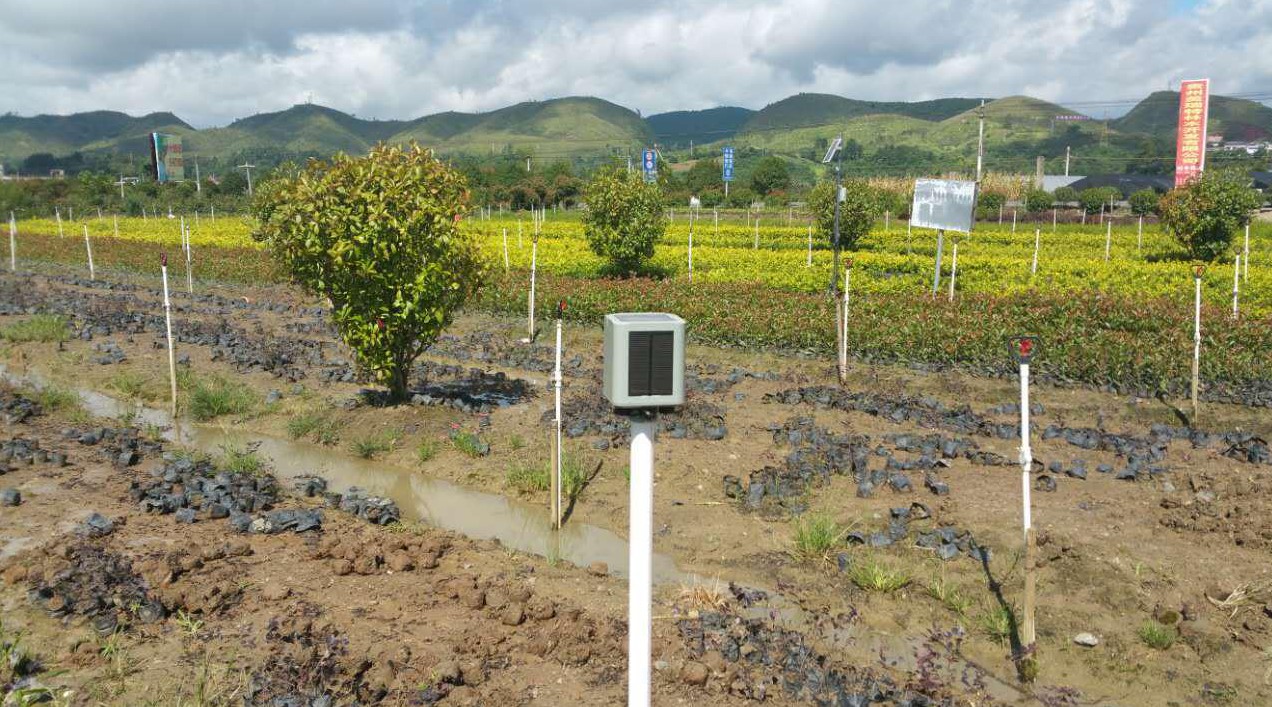

应用案例
