自动雨量监测系统适用于水文管理部门远程监控水库、降水量等实时数据,同时支持远程图形监控,为保障江河、水库与湖泊的适度蓄水和安全度汛提供了准确、及时的现场信息。
自动雨量监测系统做到了水库水雨情的实时监测、实现了水库的信息化管理,积极进行防汛决策提供大量可靠的数据及资料,同时还可以为防洪救灾和保护人民生命财产发挥重要作用。
系统结构拓扑图
自动雨量监测系统包含自动雨量监测站、数据传输网络和数据展示平台三部分组成,数据流向及系统拓扑图如下图所示:
自动雨量监测站
自动雨量监测站是由雨量计、遥测终端、太阳能供电单元、户外防护箱组成,实现测量并记录各种雨量信息,并自动上报的水情监控系统。
公司结合多年水利信息化从业经验,根据山洪、水文、气象等不用项目应用需求,实现自动雨量站产品化、标准化的设计,提升测站易用性;自动雨量站可接入翻斗式、称重式以及超声波式等不同类型雨量计,提升测站兼容性;遥测终端机采用微安级超低功耗设计,满足雨量站太阳能供电的野外应用环境。
恒润安为用户提供雨量站整套产品和定制集成调试服务,降低用户单独采购及运维调试成本。广泛用于水文、气象、河道、水库、农林、高速公路、铁路等野外环境,并可应用于城市排水、内涝、海绵城市、新农村等建设项目的雨量监测。
自动雨量监测站实物图如下:

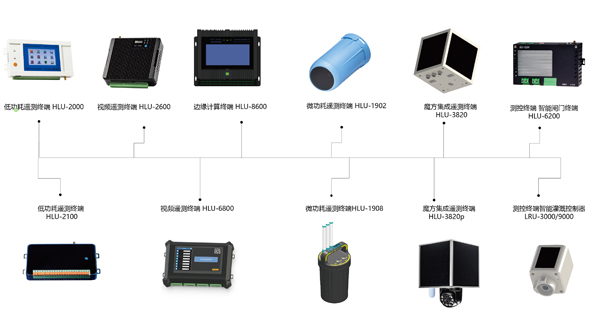

遥测终端机
HLU-2000是一款针对水利应用的低功耗控制器,采用工业化设计,配备多种采集接口和通信接口,内部软件兼容水文、水资源标准协议,能够满足河流水文、水资源、墒情、气象、灌区等方面的应用需求,同时采用开放式设计,可扩展性强,方便进行硬件和软件的升级,满足用户未来需求。
HLU-2000采用32位低功耗处理器,在保证性能的前提下大大降低了功耗,采用片内片外双硬件看门狗,保证系统稳定性。接插端子为标准的可插拔端子,整个控制器采用金属铝壳封装,给系统的维护带来极大的方便,能够满足野外无人值守工作环境要求。
现场端遥测终端机安装GPRS流量卡实现数据的传输;监测系统平台端服务器需具备固定IP并完成端口映射,确保遥测终端机数据传输到平台服务器的网络通讯链路畅通。
数据展示平台
数据展示平台由服务器、雨量监测平台软件和声光报警器三部分组成。
雨量监测软件:
雨量监测软件提供雨量设备的地图展示以及实时数据查询和历史数据查询,包括当前降水的情况以及历史降水折线图。实时监测雨量、水位、流量等各种要素走势图分析,包括数据接收压力、水位、雨量、流量走势、设备在线状况。
雨晴分析按时段提供雨量监控。水情分析:提供当前水位死水位、正常水位,汛期、防洪、水位设计等数据分析。地图区域展示所有设备的数量以及在线、离线和报警数,提供雨量、水位、流量报警等。
声光报警:
声光报警器与数据展示平台的服务器连接,由平台软件根据报警阈值的设定范围,实现对声光报警器的驱动。
