闸门控制柜

闸门控制柜

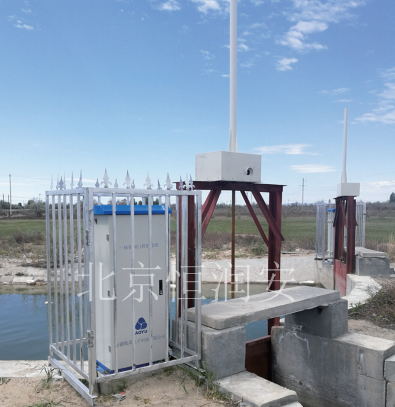

控制柜分为落地式和壁挂式两种外观形态,也可以根据客户需求定制设计

落地式和壁挂式两种外观形态 或按需定制

10寸彩色触摸屏 视频召测功能

支持视频接入 无线传输 蓝牙APP本地操作

视频与闸门状态联动抓拍及视频召测功能

三种闸门自动调试模式 兼容多种量水方式

应用于灌区信息化建设 智慧农业等领域

我司闸门控制柜分为落地式和壁挂式两种外观形态,也可以根据客户需求定制设计。它由闸门测控终端、10寸彩色触摸屏与金属按键操作板等组成,支持蓝牙APP本地操作,方便用户本地操作和查看;支持视频接入和无线视频传输,实现视频与闸门状态的联动抓拍以及视频召测功能,并支持视频字符叠加功能。

兼容多种量水方式,用户可根据灌区特点选择不同的量水方式(断面平均流速法、水工建筑法、闸后堰槽法、表面流速法),应用于灌区信息化建设、智慧农业等领域。


产品特点:

(1) 基于ARM处理器双CPU设计,自主完成嵌入式软硬件开发;

(2) 太阳能充电控制、电机转动控制、传感器电源控制、视频供电控制以及自身运行功耗控制的层层功能设计,确保系统满足户外闸门超低功耗的应用需求。

(3) 支持开度设定模式、水位设定模式、流量设定模式三种闸门自动调试模式,满足灌区闸门用水需求。

(4) 支持无线4G全网通/有线RJ45两种数据传输模式。

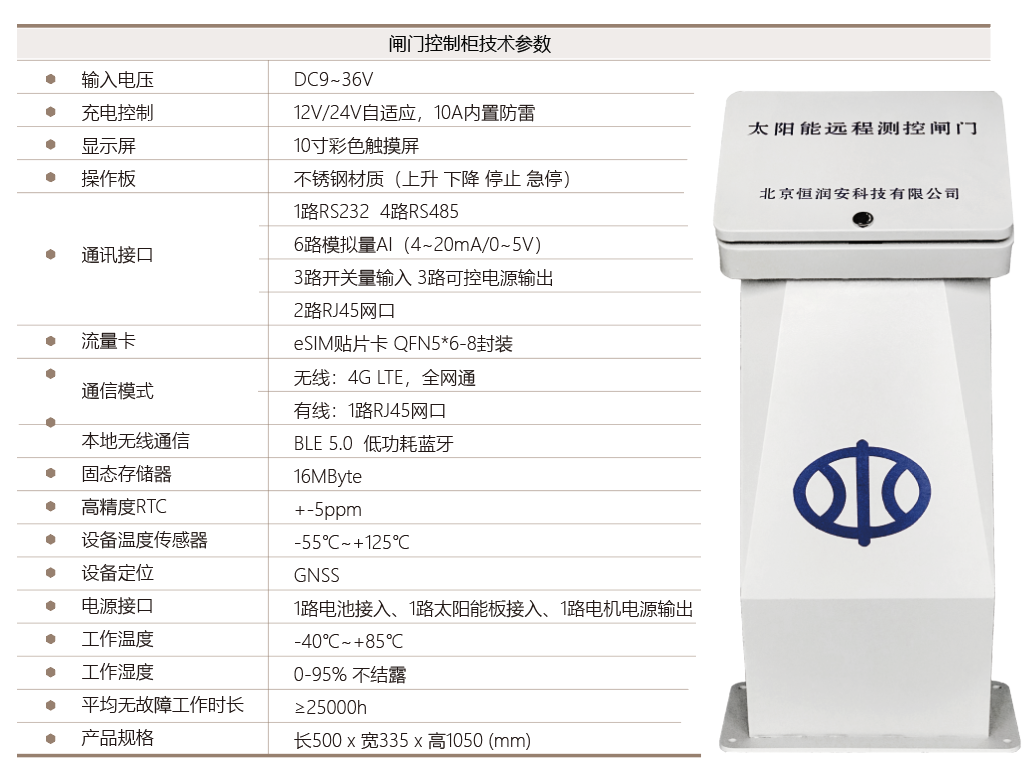

描述
说明

输入电压

DC9~36V

充电控制

12V/24V自适应,10A内置防雷

显示屏

10寸彩色触摸屏

操作板

不锈钢材质(上升 下降 停止 急停)

通讯接口

1路RS232 4路RS485

6路模拟量AI(4~20mA/0~5V)

3路开关量输入 3路可控电源输出

2路RJ45网口

电源接口

1路电池接入

1路太阳能板接入

1路电机电源输出

流量卡

eSIM贴片卡 QFN5*6-8封装

通信模式

无线:4G LTE,全网通

有线:1路RJ45网口

本地无线通信

BLE 5.0 低功耗蓝牙

固态存储器

16MByte

高精度RTC

+-5ppm

设备温度传感器

-55℃~+125℃

设备定位

GNSS

工作温度

-40℃~+85℃

工作湿度

0-95% 不结露

平均无故障工作时长

≥25000h

产品尺寸

长*宽*高 500*335*1050mm
