小型水库雨水情测报和大坝安全监测解决方案

时间:2022-07-07 作者:恒润安 浏览次数:2021次

一、建设背景

20211019日,水利部正式印发《小型水库雨水情测报和大坝安全监测设施建设与运行管理办法》,并明确提出“雨水情测报要素主要包括降水量、库水位、视频图像等,大坝安全监测要素主要包括渗流量、渗流压力、表面变形等。

二、方案设计

恒润安根据水利部及各地印发的《小型水库雨水情测报和大坝安全监测设施建设与运行管理办法》,遵循“统筹协调、因库制宜、实用有效、信息共享”建设原则,结合自身的实践经验,相应做出型水库雨水情测报和大坝安全监测系统解决方案

监测应用平台和 小型水库雨水情自动测报、大坝安全监测、视频监控等监测设施建设。雨水情测报要素主要包括降水量、库水位、视频图像等,大坝安全监测要素主要包括渗流量、渗流压力、表面变形等。

三、实现方案

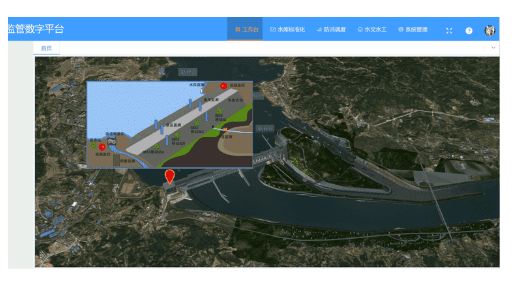

系统整合水库工程实时水雨情监测、大坝安全监测+BIM、洪水预报调度、水库标准化管理、遥感动态监测、实时监控视频等数据,并具备实时感知、多维监测、智能物联、精准管控、三维呈现、高效协同等能力,真正实现了水库运行实况的数字化呈现。

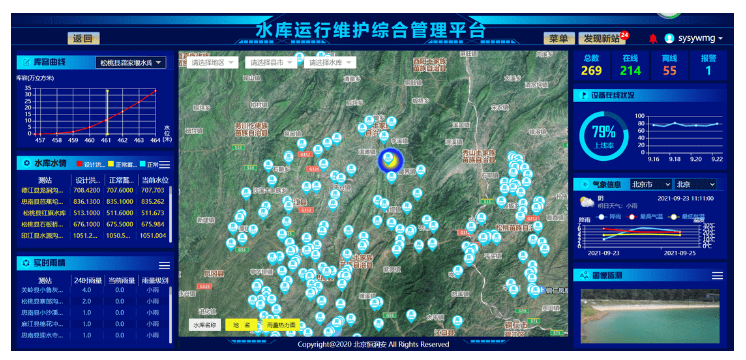

水库水雨情监测

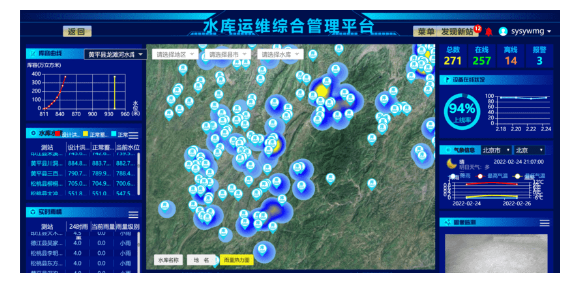

水雨情监测系统基于GISBIM,最终可实现防汛整体一张图,将水情分析、预警管理、数据维护、今日水情、天气预报、策展信息、数据维护等水雨情信息统一展示;在满足基本监测需求的基础上,新增数据分析模块,实现对各雨量站历史数据的分析、监测数据与各类特征值的对比、当前降雨过程与历史相似过程的比较,更全面地对水雨情进行分析,为水库防汛工作提供决策支持。


大坝安全监测

大坝安全监测模块通过监测设施全面监测大坝的运行状态,提供大坝位移、渗压、渗流监测状况实时展示,汇总分析大坝安全监测数据,通过安全分析模型自动生成监测报表、分析成果图和安全诊断分析报告,辅助分析大坝险情。应急响应启动与预警管理模块全面加强水库风险发现和风险防范能力,具备工情(渗流、渗压、应变、变形等)、视频等水库安全运行相关的等预警规则设置和自动发布能力。


四、监测应用平台

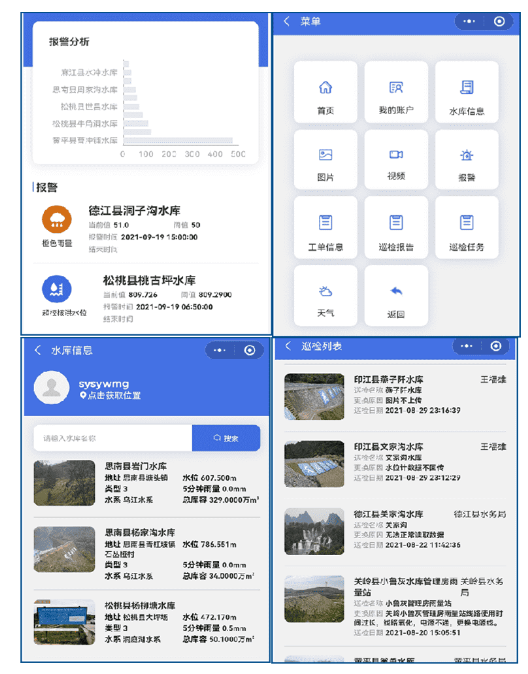

水库管理小程序

水库小程序是一款面向中小水库,针对水库“三个责任人”网格化管理解决方案的应用程序。通过实时监管、自动巡检导航、一键报汛提高水库运行管理效率,降低人力及时间沟通成本。可根据用户需求进行个性化场景定制,实现水库在低成本下的高效科学运行。

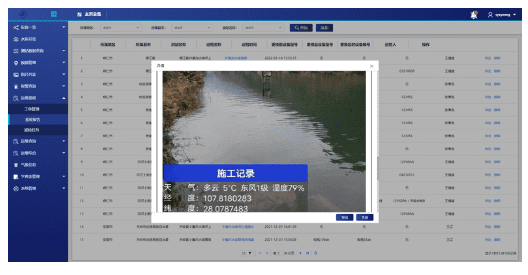

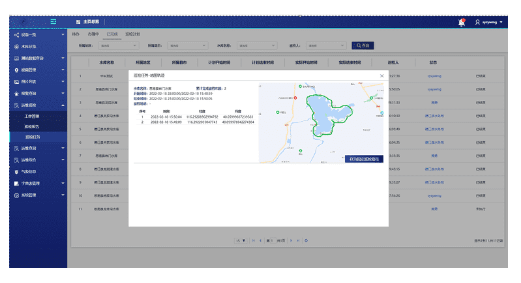

管护可视化

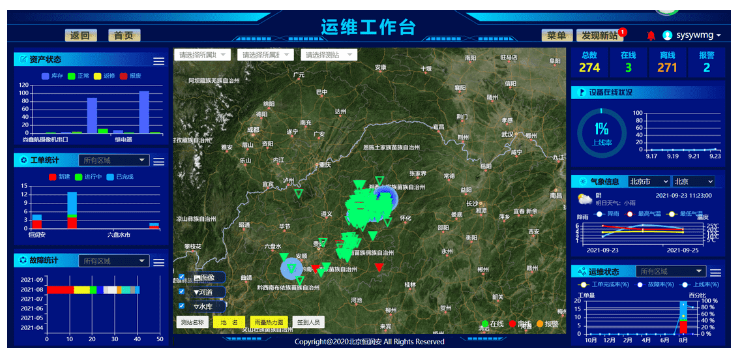

运维工作及管理--规范化

变被动运维到主动运维。运维分为日常巡检和设备维修,日常巡检解决是否能够执行的问题,设备维修解决及时性的问题。


五、感知传输设备

HLU-8600监测终端机


产品优势:

精准定位

支持安全监测传感器接入、微波感应、报警喊话驱动

独特设计

7IPS彩色电容触摸屏,带来最佳的现场展示效果和人机交互体验 ;背部卡扣式设计;防水防潮设计,IP65防护等级

功能特点

支持视频接入,视频与数据联动,实现野外低功耗视频传输;具有GPS定位功能、内置北斗三代模块;内置水情、工情算法。

应用场景

水库水雨情监测、 大坝安全监测

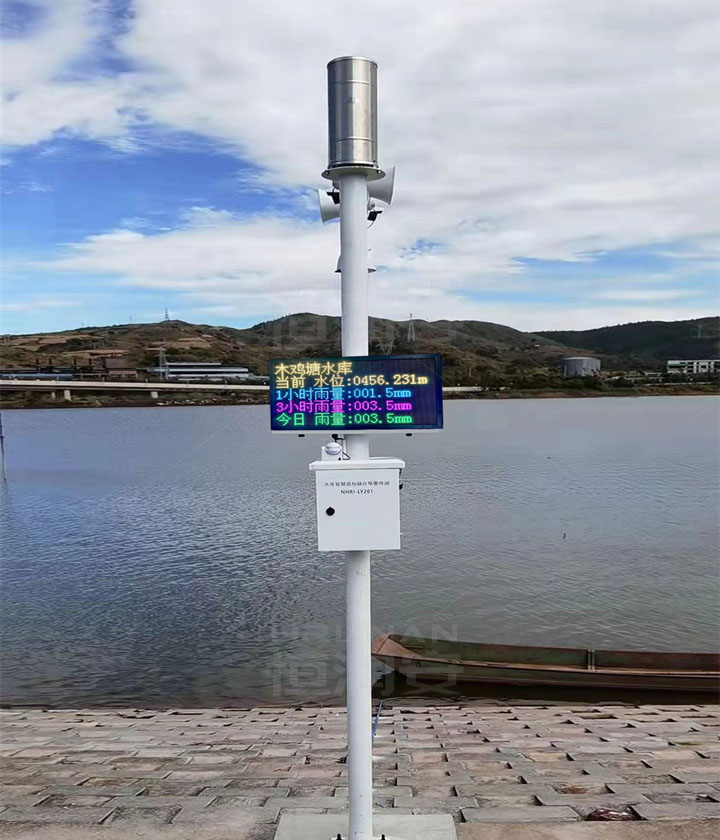

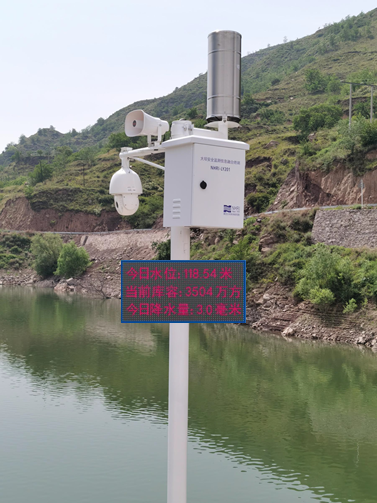

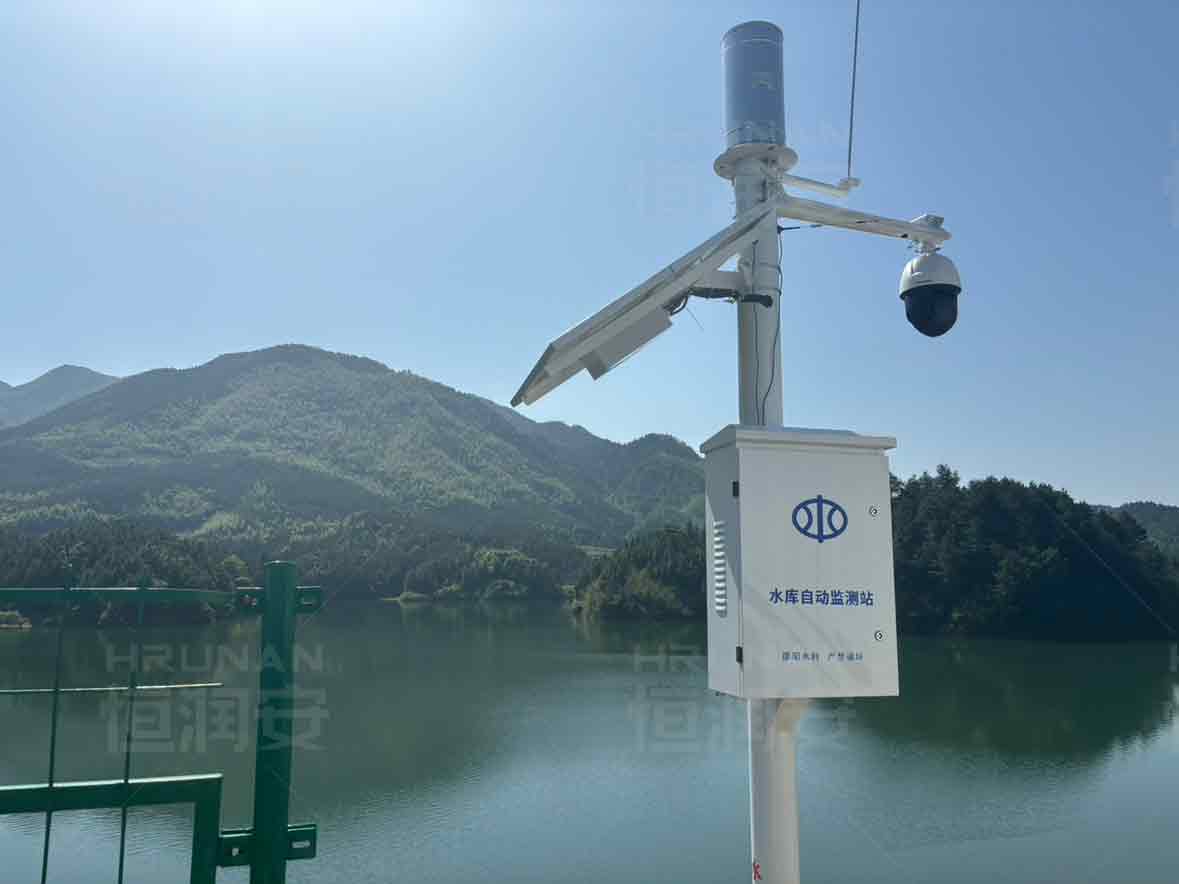

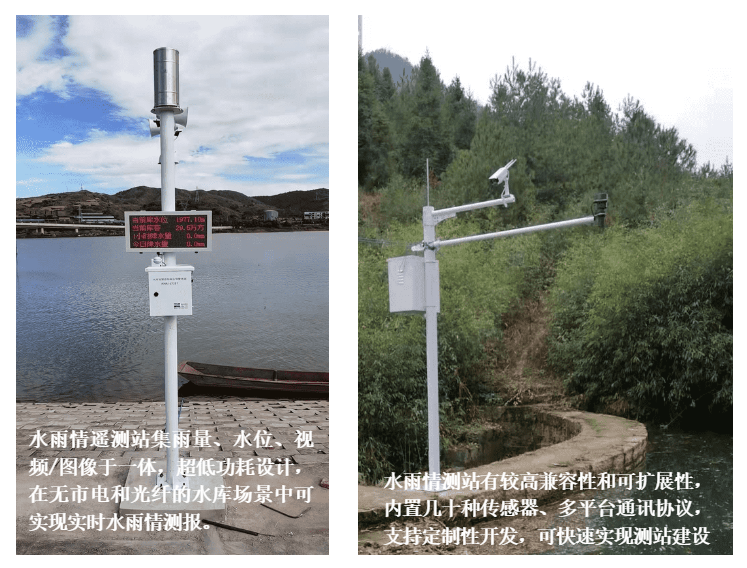

水雨情测报

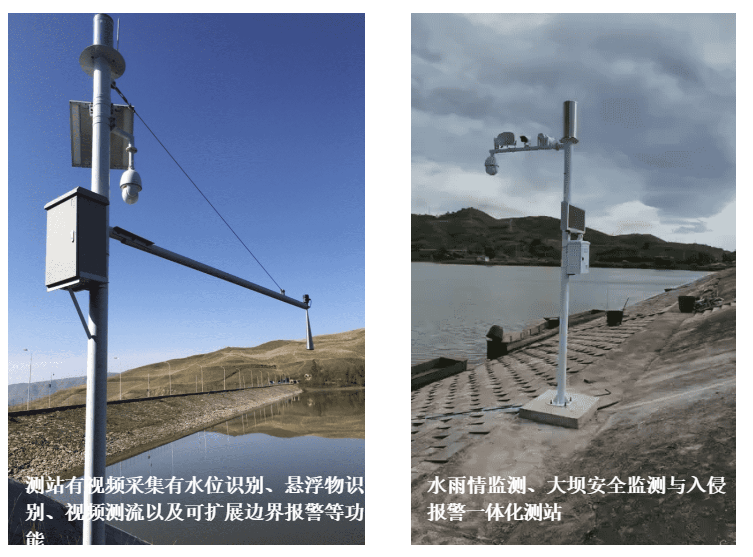

大坝安全监测站

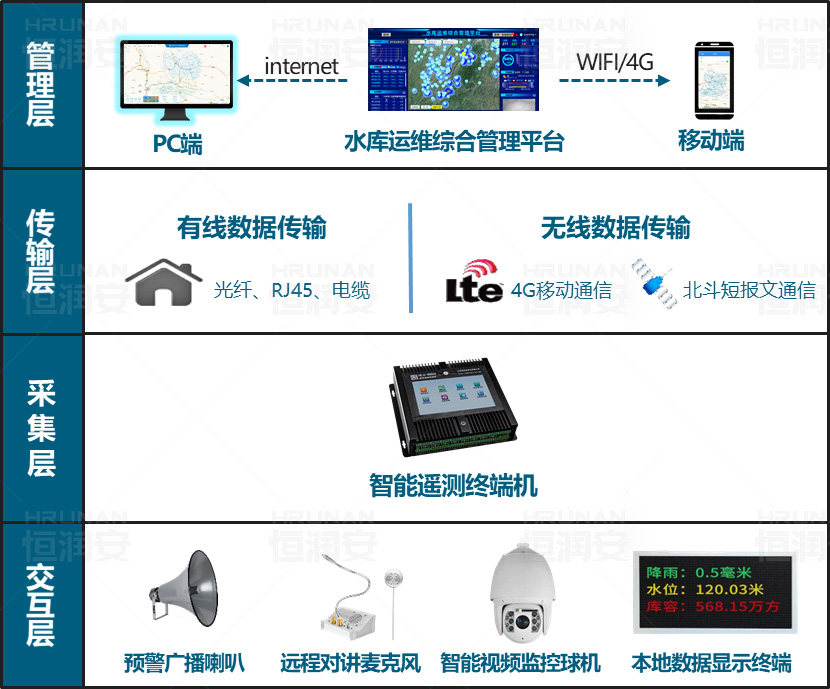

产品简单化、集成化设计

RTUMCU于一体,水情、工情、视频、采集于一体。

水利技术沉淀,内置算法

雨量、水位高程、库容、渗流、渗压算法全部,本地计算和存储,同时支持本地LED大屏显示

采集传输兼容有线、无线方式

终端与工情传感器可以采用有线连接和无线LORA连接。终端与平台支持有线传输和无线传输。

低功耗设计,满足太阳能供电需求

设备低功耗设计,测站采用低功耗模式运行,使得太阳能供电成为可能。

本地人机交互与远程维护功能

触摸屏操作显示,方便用户使用,远程维护与升级功能,减小运维难度。

移动侦测与入侵报警

库区坝体视频实施侦测人员入侵,动态侦测报警,微波感应人员入侵,本地喊话警告和管理处人员喊话预警。
