水库雨水情监测系统解决方案

时间:2022-06-01 作者:恒润安 浏览次数:2021次

为加强小型水库安全管理,提升水库雨水情测报和大坝安全监测能力,明确雨水情测报和大坝安全监测设施建设与运行基本要求,制定设计适用于总库容10万m3以上、1000万m3以下的小型水库监测设施建设与运行。方案涉及监测设施包括雨水情测报、大坝安全监测、工程视频监视设施设备,以及与其配合运用的监测平台。

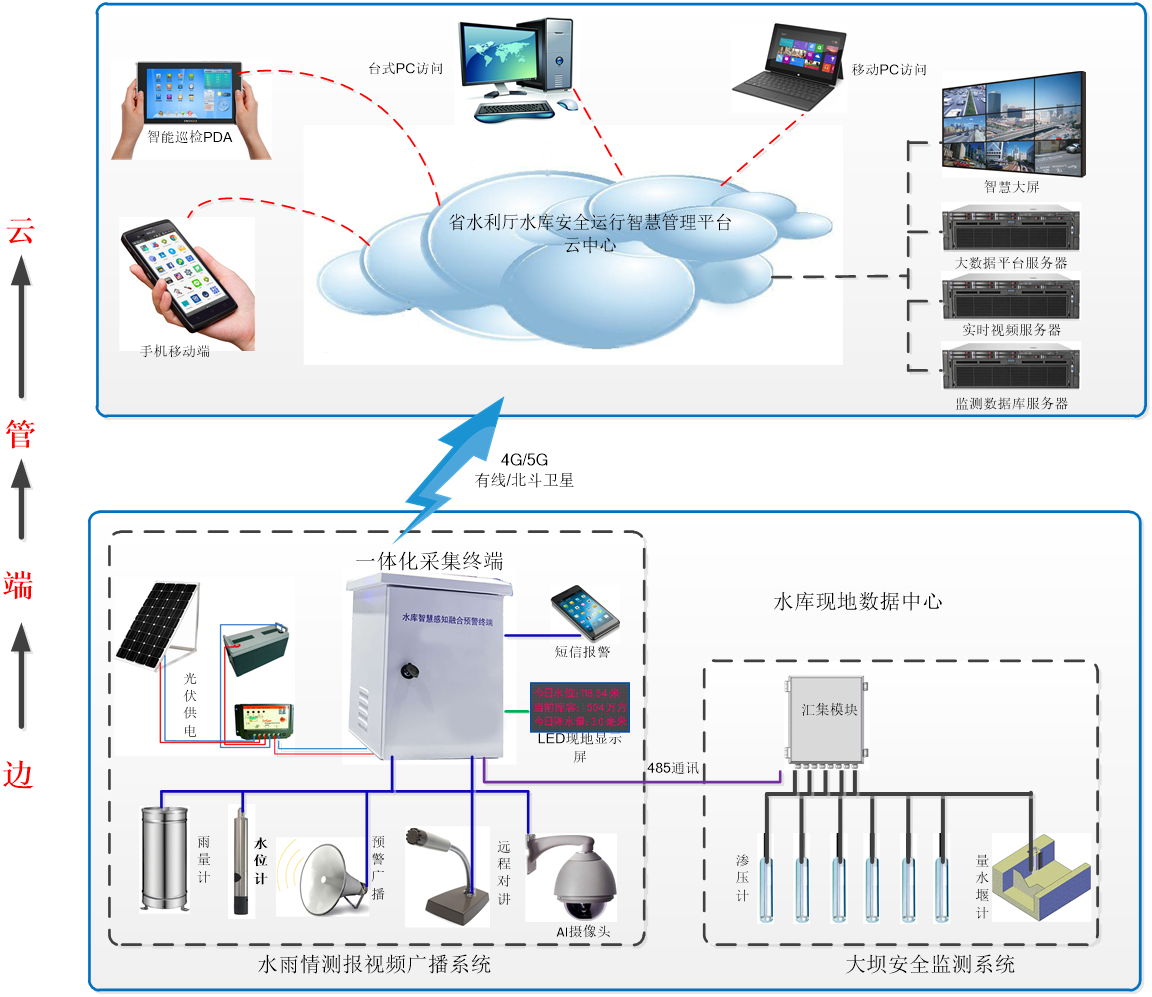

系统建设总体架构

在原有监测设施基础上,水库现场整合和升级现有的雨水情设施(不重复建设),建设小型水库雨水情测报和安全监测设施,雨水情、工程视频和安全监测采用一体化采集终端,实现小型水库实时雨水情、工程视频、大坝安全等信息的采集、计算、存储、显示、传输、分析、预警与共享等。

采用 “水库现地数据中心”+“水利厅云中心”总体系统架构(各市县原则上不单独建设监测平台)。


1.1 降水量观测

降水量观测点设置应满足下列要求:

(1)降水量观测点周围应空旷、平坦,避免突变地形、树木和建筑物遮蔽或风力等影响;

(2)降水量观测仪器设备满足面雨量计算精度要求;

(3)坝上降水量观测点宜与库水位监测协调设置。

(4)降水量观测仪器采用翻斗式,分辨力0.5mm

(5)雨量计安装遵循《降水量观测规范》(SL21),符合下列要求:

安装前应检查确认雨量计部件完整无损及灵敏正常;雨量计安装应保证仪器装置稳固和承雨器口水平,遇暴风雨不发生抖动或倾斜;安装完成后,应按照仪器使用说明书要求检查仪器各部件安装是否正确,测试是否正常,量测精度是否符合要求。

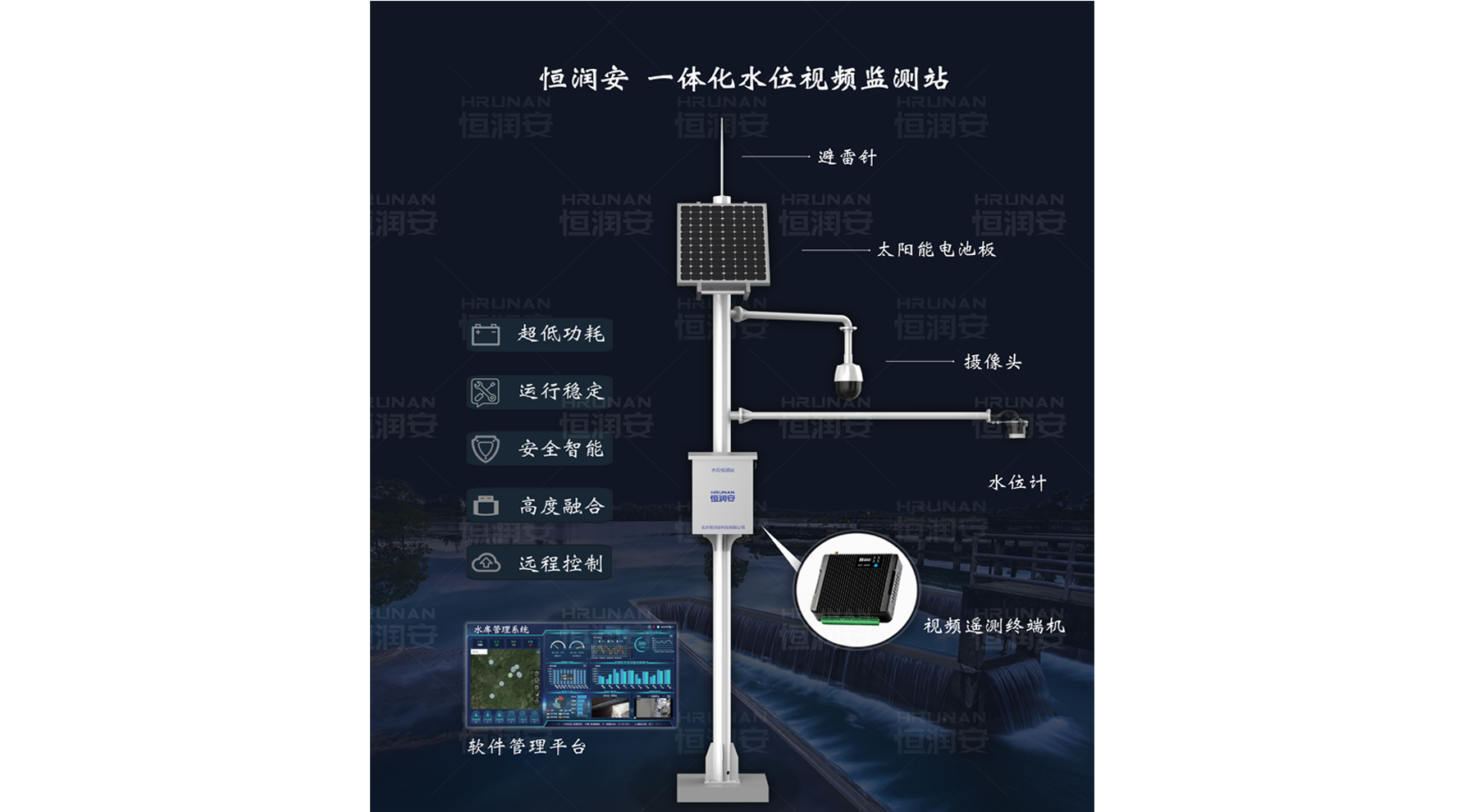

1.2 库水位监测

库水位监测设置1个自动监测点和1套(个)人工观测水位尺,满足自动测报和人工比测要求。

库水位监测方式根据场地条件确定,监测范围涵盖死水位到坝顶的水位变化区,一般要求如下:

(1)自动监测可采用浮子式、压力式、雷达式水位计,对有水位井设置条件的可采用浮子式水位计,对无水位井设置条件的可采用压力式或雷达式水位计;

(2)人工观测可采用直立式、倾斜式和矮桩式水位尺,对有直立面安装条件的可设置直立式水位尺,对无直立面安装条件的可沿大坝上游斜坡面设置倾斜式或矮桩式水位尺。

(3)库水位监测应能代表坝前平稳水位,监测点宜设置在上游坝坡坝面、岸坡稳固处或其他永久建筑物上,避免风浪、泄流或淤积等影响,并便于安装、观测和维护。

(4)库水位监测遵循《水文站网规划技术导则》(SL34),仪器安装遵循《水位观测标准》(GB/T 50138)。


监测平台建设

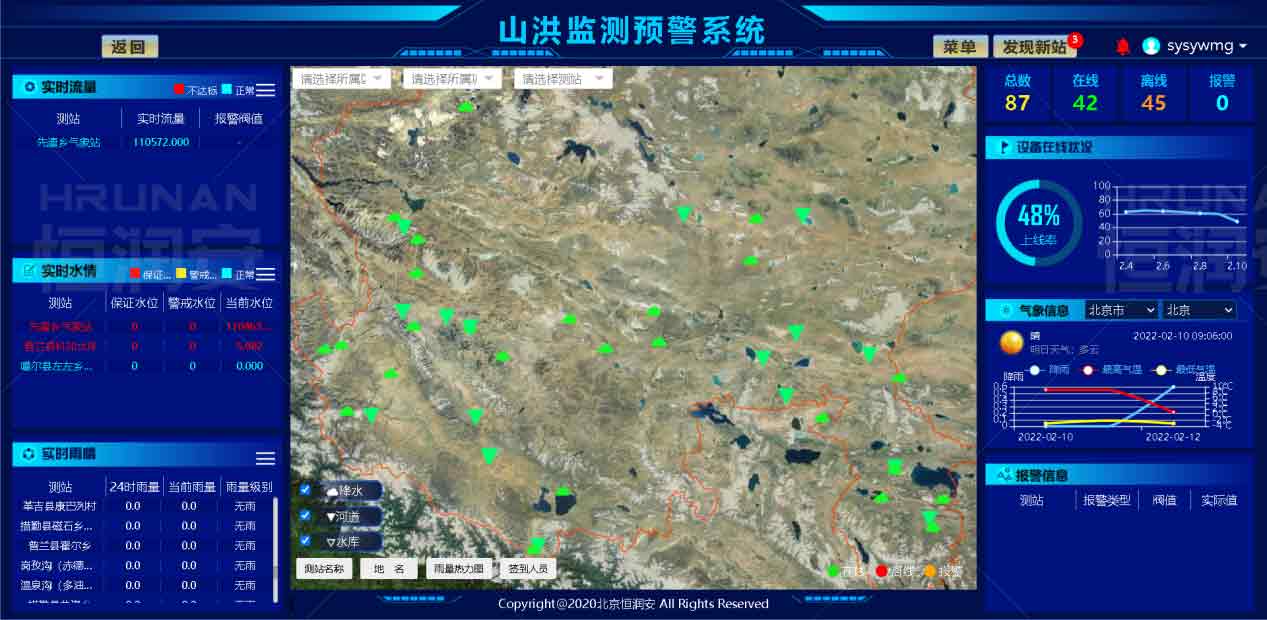

智慧水利综合管理系统适用于生态流量、水库、山洪、水文、农灌、水雨情、闸门测控等各种监测预警的应用;本产品可以按子系统独立部署运营,也可以把各子系统集成起来综合运营本产品既适用于小规模单位的独立运营,也适用于规模较大机构的集中运营、分区域管理本产品适用于水利行业数据监测与分析、设备监控与运维、业务报警与响应等应用场景

系统采用产品化、模块化设计思路,可根据客户的实际使用场景,快速生成各领域的解决方案。各模块之间既可以独立部署运行,也可提供统一的管理。

1平台管理——进行用户认证、权限管理,实现相关水行政主管部门、水库管理业务单位等用户分级分类管理

2数据汇集与存储——汇集区县级监测平台信息或水库监测数据,存储至监测信息数据库;

3数据查询与管理——监测信息查询,数据增加、删除、修改管理,建立监测台账;

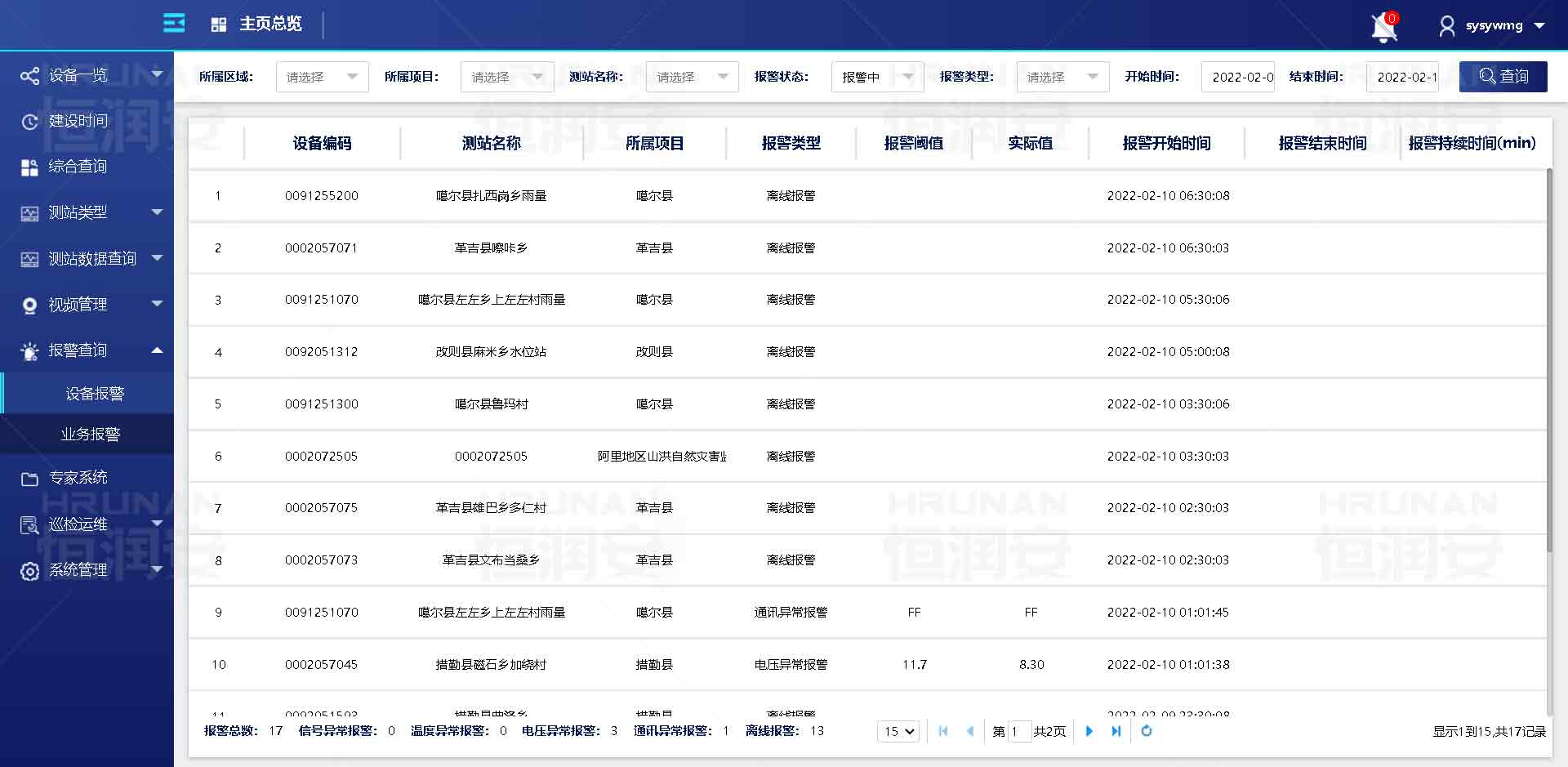

4数据统计与分析——特征值统计、图形绘制、报表制作、数据异常提醒;

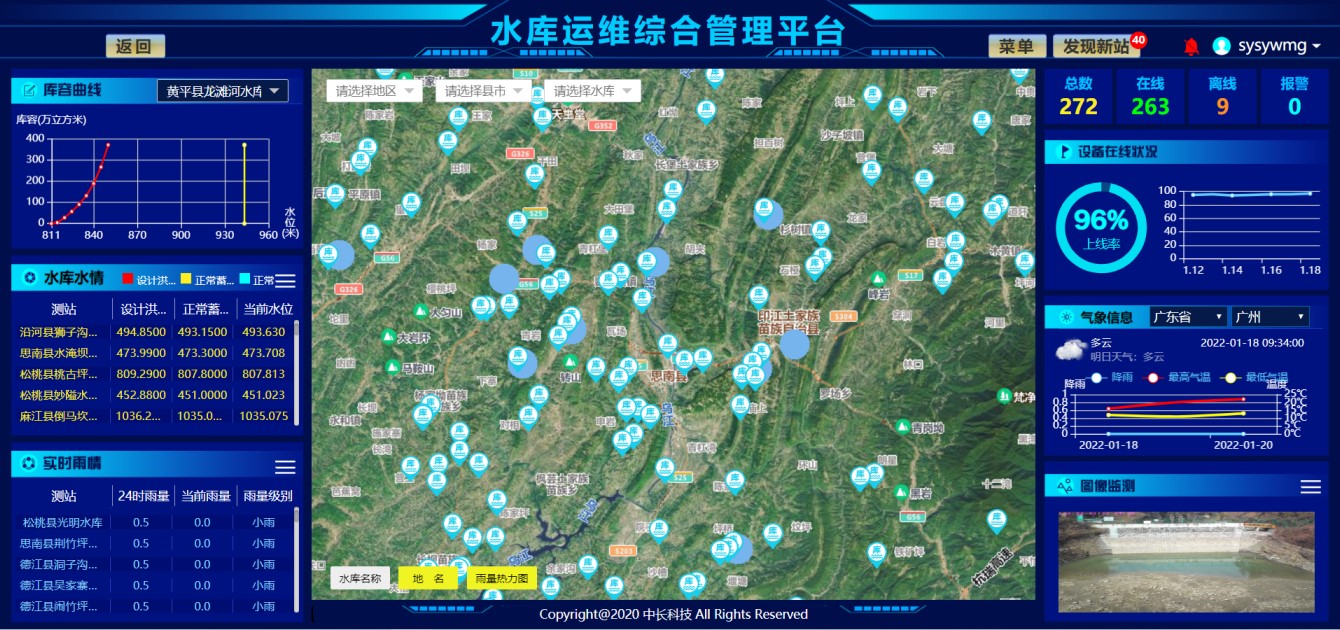

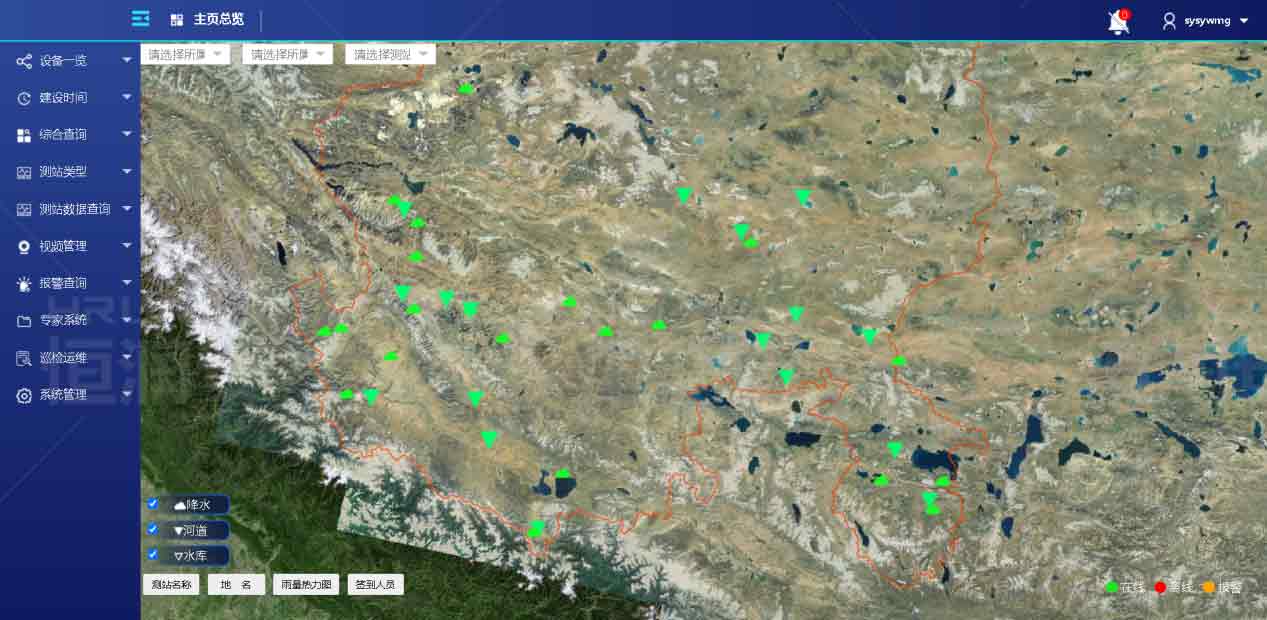

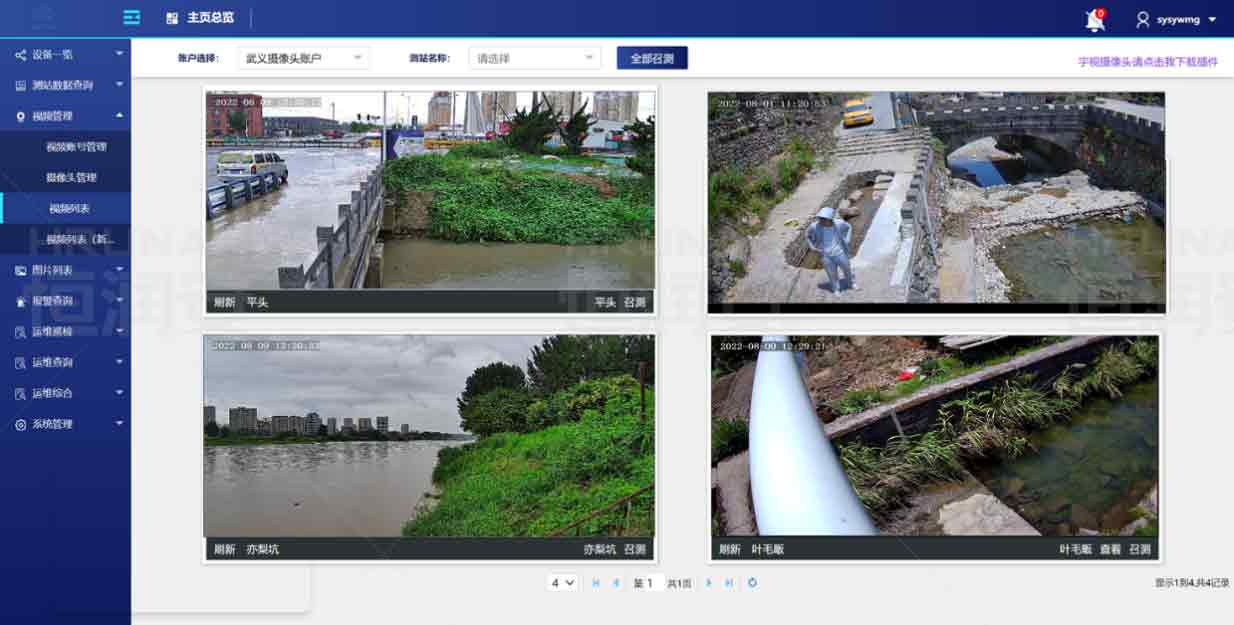

5数据可视化显示——水库基本信息、雨水情监测信息、大坝安全监测信息、巡查信息融合实时视频实现多要素可视化显示;

6数据共享——按相关业务平台要求提供信息共享服务。

7巡查信息——水库大坝巡视检查信息应纳入区县和省级监测平台。有条件的区县可采用移动终端实现巡视检查的信息化或智能化管理。

8监测平台数据库用于存储管理降水量、库水位渗流量、渗流压力视频图像等监测数据,以及水库大坝基础信息、监测设施考证信息巡视检查信息、三个责任人信息、三个重点环节信息等。
