为解决传统水质自动监测站建设占地大，基建投入高等问题，满足分布式城市河道水质在线监测需求，我司结合多年水质在线监测装备研发和集成经验，基于水质在线监测系统户外、无人值守的应用环境，推出一体化水质在线监测系统。

系统介绍

一体化水质在线监测系统以微型水质监测站为主要设备，满足实时监测和远程监控，能够及时掌握主要流域重点断面和水源水体水质状况，预警预报重大流域性水质污染事故，在发生重大水污染时掌控水源水质状况，做到防范、解决突发水污染事故的目的。

应用场景

适用于河道水质监测、城区污水泵站、城区雨水管网入河口、城市黑臭水体监测、城区雨水排涝泵站等场景应用，可监测高锰酸盐指数、总磷、总氮、氨氮、PH、温度、电导率、溶解氧、悬浮物等常规水质参数。

系统抽取式和直测式两种方式，可根据先现场情况选择合适的监测方式。

抽取式水质监测机柜，通过水泵将测量样品抽取到水箱中，安装在水箱中传感器进行测量。

直测式水质监测机柜是将水质探头直接投入水井或是河道中，无需样品抽取。

河道微型水质监测站

河道微型水质监测站是一款基于本公司触屏遥测终端机，实现对地表水，生活用水，污水及工业用水检测的目的，能满足环境保护、水利水资源监测等应用领域需求的智能河道微型水质监测站。

河道微型水质监测站采用触屏遥测终端机为控制器，具有数据采集、显示、控制、无线远程通信、上传等功能；采用多参数水质数据采集仪，自吸水泵，水样泥沙过滤器 ，超声波清洗采样池，冬季防冻取水系统，一体化户外机柜等主要部件组成；可实现监测点本地水质检测，自动抽取水样，泥沙过滤，定期清洗采样池，冬季化冰取水样、取水泵防冻等功能。

系统优势

1）一体化设计，建设周期短、投资小。

2）采用户外安装柜形式，小型化设计，高度集成化，安装方便，无需征地。

3）功能齐全，监测因子可根据实际情况灵活调整。

4）科学的预处理系统，可满足不同水体的监测要求。

5）支持视频监控，可实现系统的可视化管理。

6）机柜保温设计，可满足不同地区户外环境的使用要求。

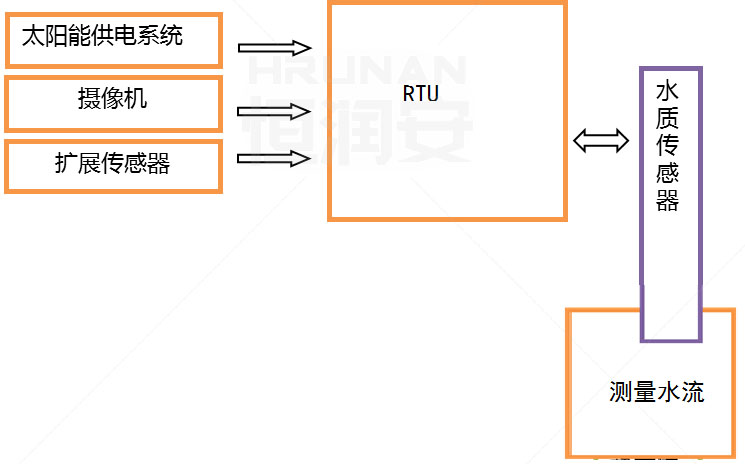

设备组成

1）RTU数据采集

遥测终端HLU-6800集数据采集、存储、系统控制及远程通信功能于一体，具有丰富的输入输出接口，可存储长达1年历史数据，采用多种通讯方式，外部接口全部采用数字隔离和防浪涌技术，防静电、抗干扰能力强，为数据采集传输提供强力的保证。

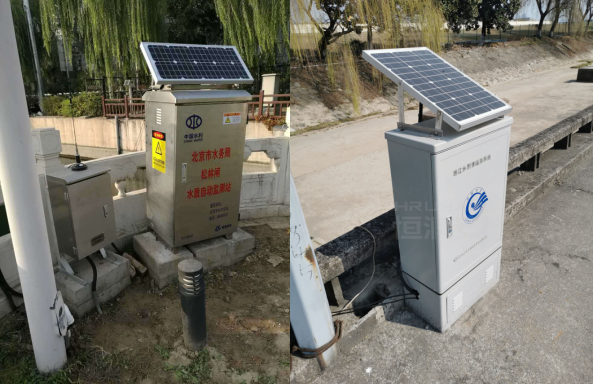

2）户外微型柜

微型柜是系统集成的承载外壳，根据要求可设计出高可靠性、安全性、紧凑性、美观性等适宜仪表安装及运行的环境，支持用户定制。

3）太阳能供电

采用高性能太阳能电池板和铅酸蓄电池方式供电，电源配置至少满足10天连续阴雨天气设备正常工作。

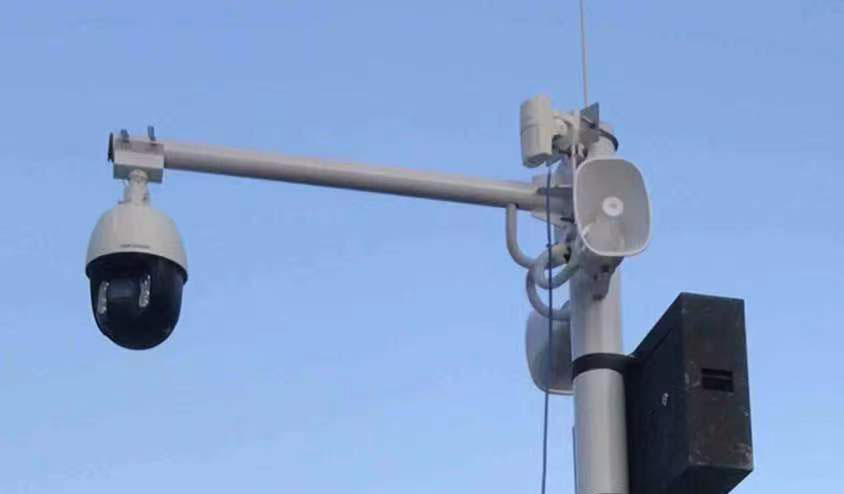

4）视频监控

视频监控是水质监控系统的扩展与延伸，根据要求可设计出高可靠性、先进性、安全性、性价比高的安全视频监控系统。

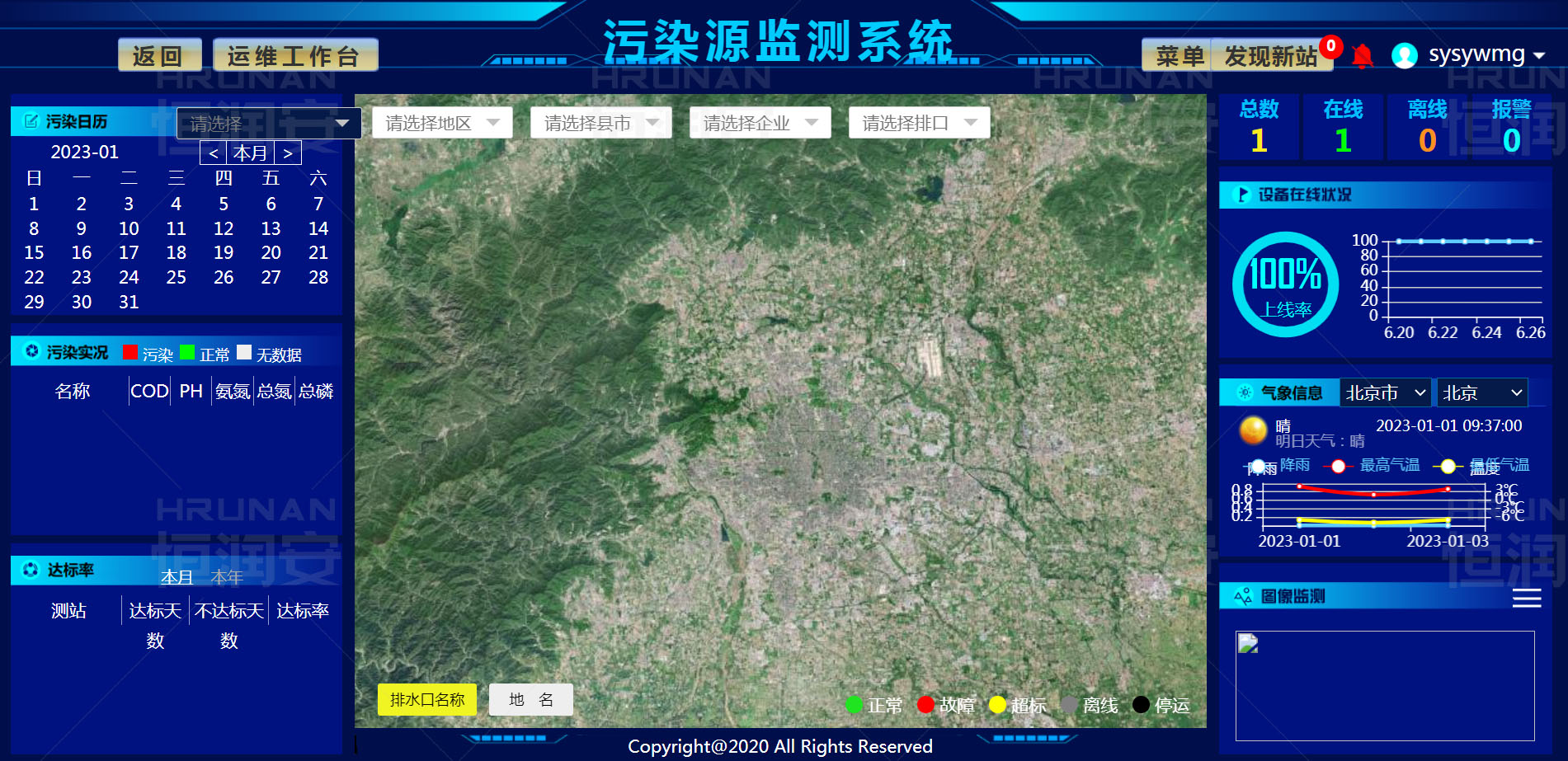

软件平台

展示软件是集数据展示、逻辑判定、远程控制、设备侦测、报警通知、视频管理、设备管理、用户管理于一体的多业务处理及应用平台软件。软件主要功能说明如下：

地图预览：以地图麻点的方式，将项目站点分布的地理信息直观、简洁地展现出来。

设备侦测：实时侦测设备的数据采集、运行状态及运行参数。

数据查看：按照项目或站点对设备的历史阶段内原始数据进行展示，提供导出功能。

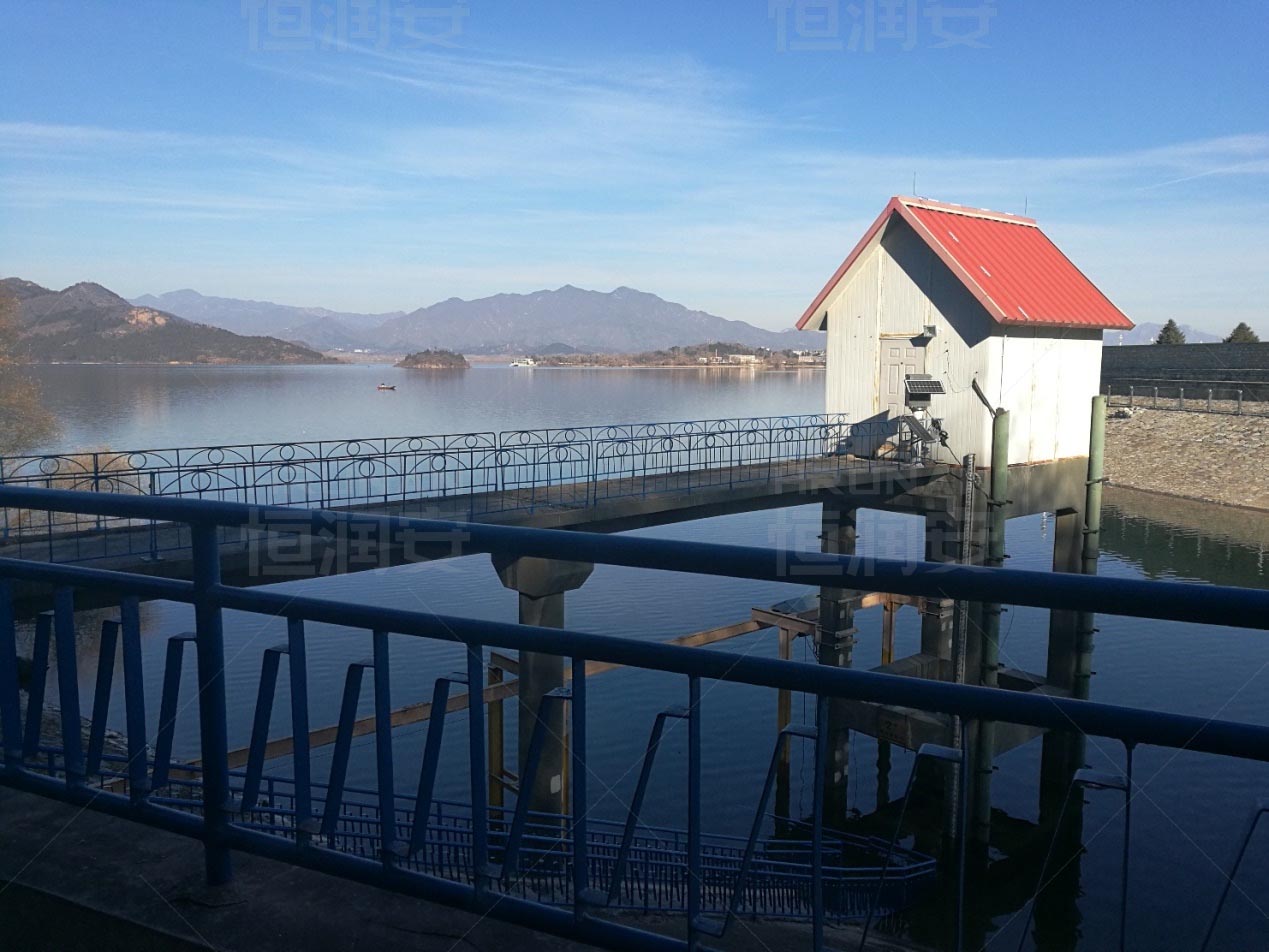

现场案例
