城市内涝监测系统解决方案

时间:2022-05-07 作者:恒润安 浏览次数:2021次

建设背景

近年来,由强降雨引起的城市下穿隧道及立交桥下低洼处积水,汛期街道积涝,城市积水的情况不断出现,造成公用设施受损,使交通、电力、通讯、网络传输、水源等受到了严重影响或损坏,给人们的生产生活带来诸多不便。因此,城市内涝积水监测建设就显得尤为重要了。


恒润安结合多年水利行业经验,自主研发设计城市内涝积水监测技术解决方案,其中包括城市易内涝点监测、窨井液位监测,旨在帮助城市快速监测内涝积水现场情况,及时做出应对方案,与传统的监测方式相比更智慧智能。


系统介绍

易涝点监测系统介绍

易涝区智能水位监测系统可实时监测城区各低洼路段的积水水位并实现自动预警。管理部门借助该系统可整体把握整个城区内涝状况,及时进行排水调度。交通管理部门通过易涝区智能水位监测系统可获取各路段的实时积水水位,并借助广播、电视等媒体为广大群众提供出行指南,避免人员、车辆误入深水路段造成重大损失。

功能实现:

1、实时监测积水点水位、通过网络将现场数据传送至信息管理系统;

2、水位视频联动:积水监测站根据积水监测点水位变化,当达到预警值时,开启视频监测,并将视频信息传输到综合管理平台;

3、支持积水监测点超限预警功能,预警信息可通过短信、网络推送给责任人手机、移动 APP 终端,可通过手机查看易涝点水位和视频信息;

4、积水监测点设备具备低功耗模式,通过太阳能供电系统供电;

5、监测预警平台具备GIS地图功能,可通过GIS地图查看积水点分布,直接查看各积水点的实时水位数据;

6、监测预警平台内置积水水位预测算法,经扩展可支持城市暴雨洪水模拟功能。

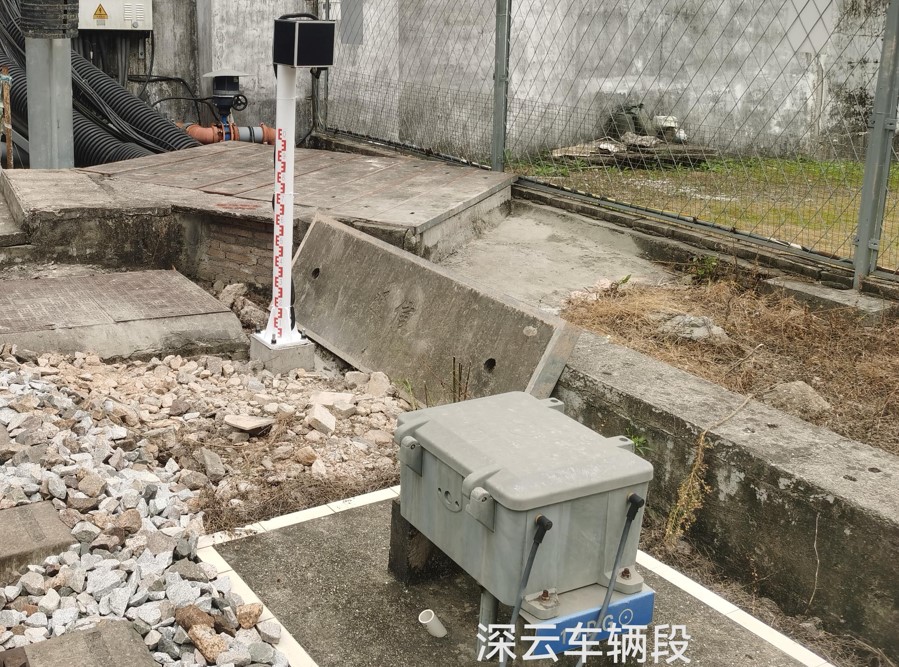

易涝点监测终端:

易涝点监测采用视频魔方,外接电子水尺,通过4G网络将采集的水位信息传输到易涝点监测平台,并通过水位视频联动功能,当采集的水位值达到预警值后,及时将视频信息上传到监测平台。


视频水遥测站是一款针对野外场景应用的微功耗数据采集传输及控制于一体的遥测终端机,又名“魔方”。产品集视频摄像头、太阳能电池板、遥测终端机、电池、太阳能充电控制于一体,同时外壳防水防潮设计安装无需配置防护机箱。

窨井监测系统介绍

窨井液位监测系统主要在城市窨井内安装窨井液位监测仪,将窨井液位数据动态传输到液位监测系统平台,通过窨井液位监测系统平台实现排水管网液位在线分析、多级报警、淤堵分析、内涝分析等。

窨井液位监测系统主要应用于智慧城市、智慧水务、智慧排水等新基建项目中,为排水管理部门提供实时的、有效的系统化监测数据。

功能实现:

1、实时监测告警:实时监测排水管线窨井液位,根据预先设定报警阈值,对排水管网液位的异常情况进行多级告警;

2、通过窨井液位监测平台,在监测“一张图”上显示各个监测点位置信息、设备工况信息、液位实时状态等;

3、管网综合调度:根据气象数据、窨井液位数据对排水泵站进行调度,预防内涝发生,确保管网正常运行;

4、通过对大量监测数据进行汇总、分析,构建水力分析模型,准确的获取排水管网液位数据,进行淤堵分析、内涝分析等。

窨井监测终端:

窨井监测液位,采用压力水位计与雷达水位计互补的方式监测液位。

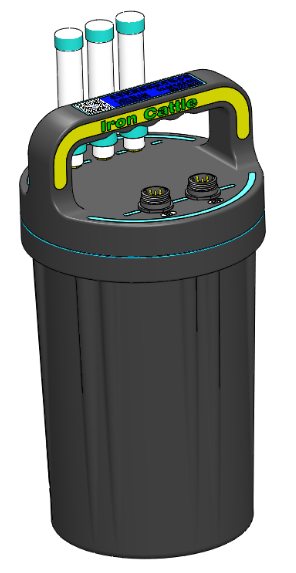

HLU-1908是基于4G联网的智能采集终端。是一款应用于水利工程中窨井中监测的遥测终端设备。

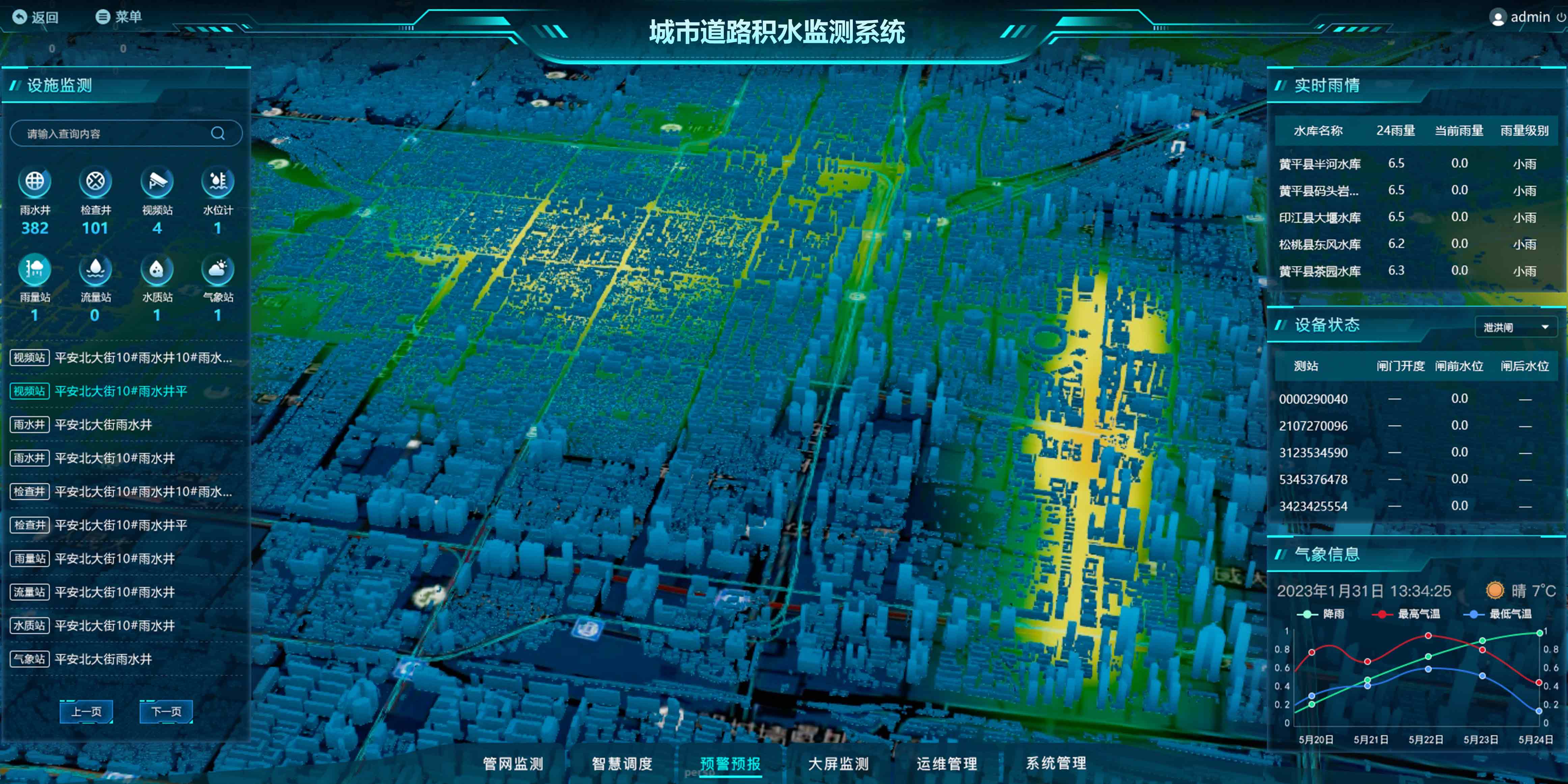

系统管理平台

我司自主研发系统平台,实现对现场端遥测终端机数据的接收和解析,支持TCP、短信、北斗通信设备等各种通信设备,提供测站实时数据、测站运行信息、RTU管理、历史数据查询、app远程控制等功能。

1、GIS地图展示,可以在地图上直观的观察到采集的数据信息。

2、数据展示,直观展示监测数据如:积水水位、窨井液位等数据。

3、报警管理,实时侦测各个监测站点设备运行状态,根据侦测结果分析异常原因,生产报警信息,并及时将报警信息推送给用户,方便用户第一时间进行报警原因排查。

4、视频数据实时查。

应用案例
