水库大坝安全监测系统解决方案

时间:2022-04-21 作者:恒润安 浏览次数:2021次

为加强小型水库安全管理,提升水库雨水情测报和大坝安全监测能力,方案涉及监测设施包括雨水情测报、大坝安全监测、工程视频监视设施设备,以及与其配合运用的监测平台。


监测设施的监测对象包括降水量、库水位、渗流量、渗流压力、变形以及视频图像,通过监测平台实现雨水情测报、大坝安全监测和工程视频监视的数据汇集应用,为相关业务系统提供信息共享。

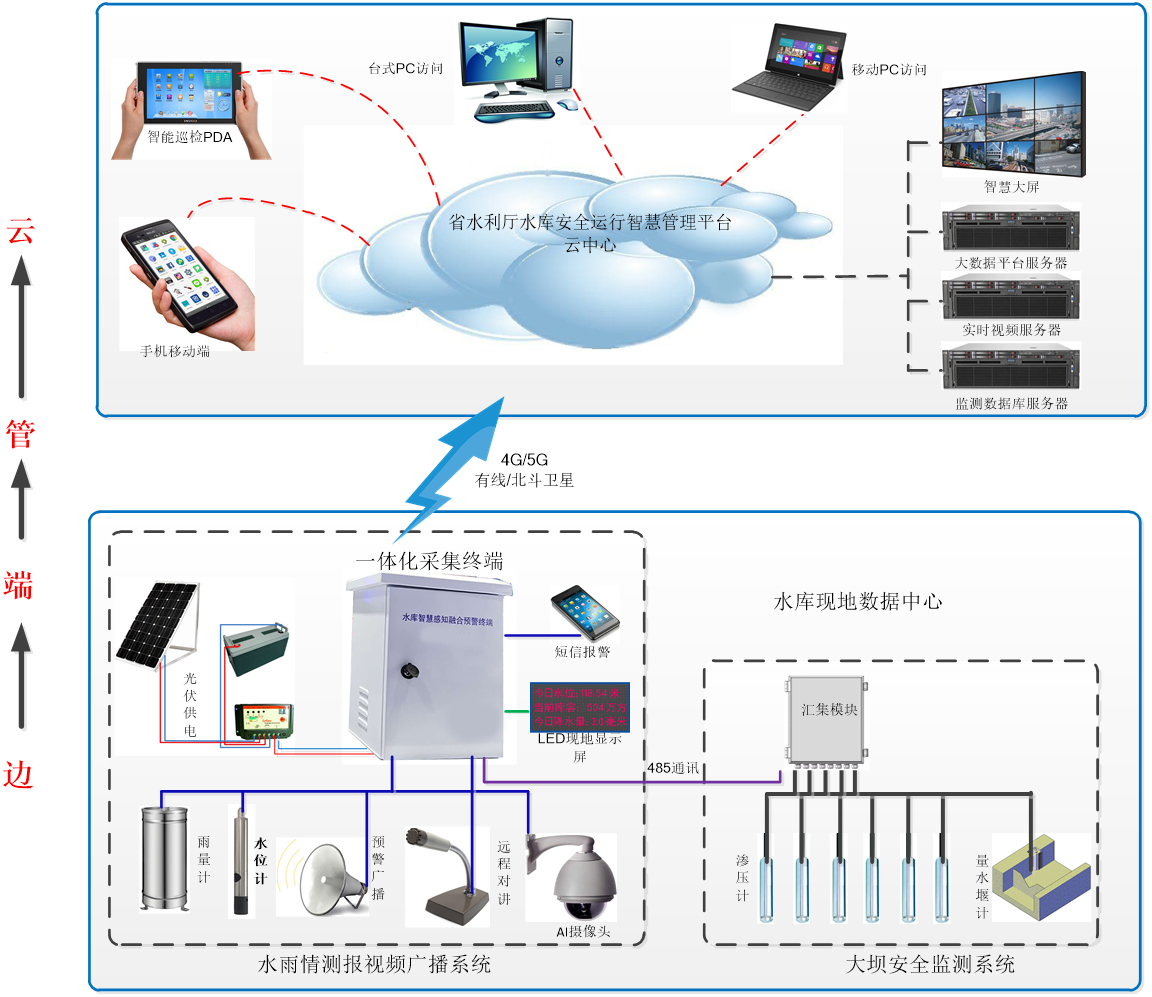

系统建设总体架构


水库雨水情测报

降水量观测

(1)降水量观测点周围应空旷、平坦,避免突变地形、树木和建筑物遮蔽或风力等影响;

(2)降水量观测仪器设备满足面雨量计算精度要求;

(3)坝上降水量观测点宜与库水位监测协调设置。

库水位监测

(1)自动监测可采用浮子式、压力式、雷达式水位计,对有水位井设置条件的可采用浮子式水位计,对无水位井设置条件的可采用压力式或雷达式水位计;

(2)人工观测可采用直立式、倾斜式和矮桩式水位尺,对有直立面安装条件的可设置直立式水位尺,对无直立面安装条件的可沿大坝上游斜坡面设置倾斜式或矮桩式水位尺。

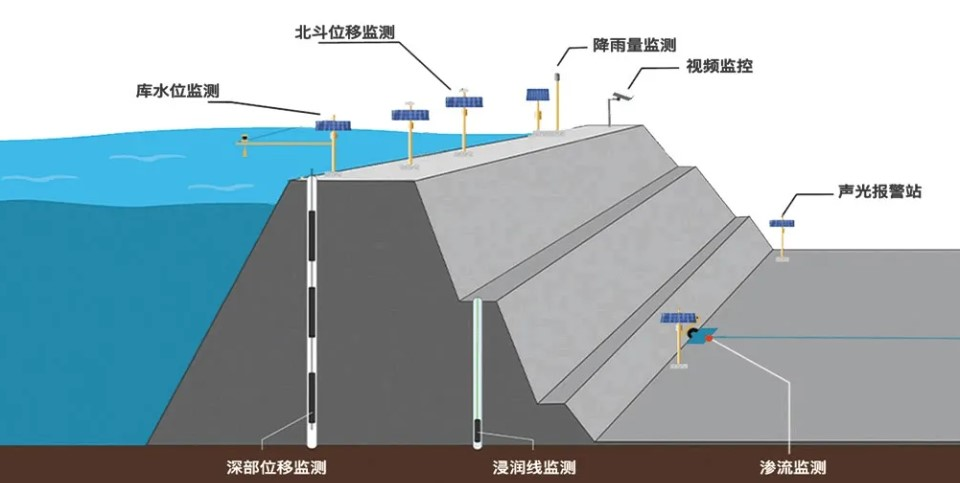

大坝安全监测


渗流量监测

渗流量监测方式根据渗流量大小和汇集排水条件采用容积法或量水堰法

渗流压力监测

渗流压力监测宜采用在测压管中安装渗压计进行自动监测,渗压计可采用振弦式等。在测压管与渗压计渗流压力比测时,可采用测深钟、电测水位计观测测压管水位。

变形监测

变形监测应根据工程规模、坝型特点、坝高坝长及下游影响确定。对坝高超过30m或下游影响较大的土石坝,或坝高超过50m或下游影响大的混凝土坝、砌石坝,应设置表面变形监测设施。

工程视频监视

视频监视设备,采用网络摄像机进行视频图像采集传输,对大坝、溢洪道等现场情况进行现地监视和远程监视,实时查看和图片定时推送功能。

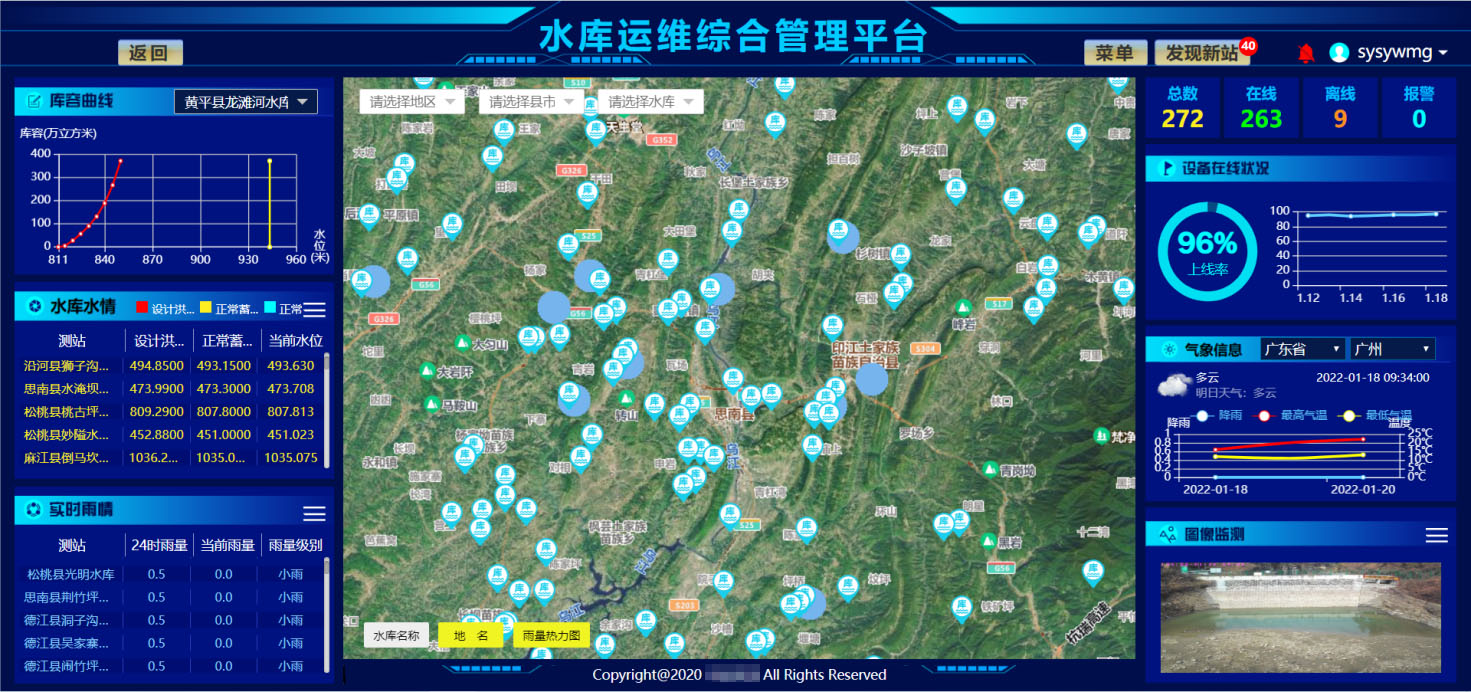

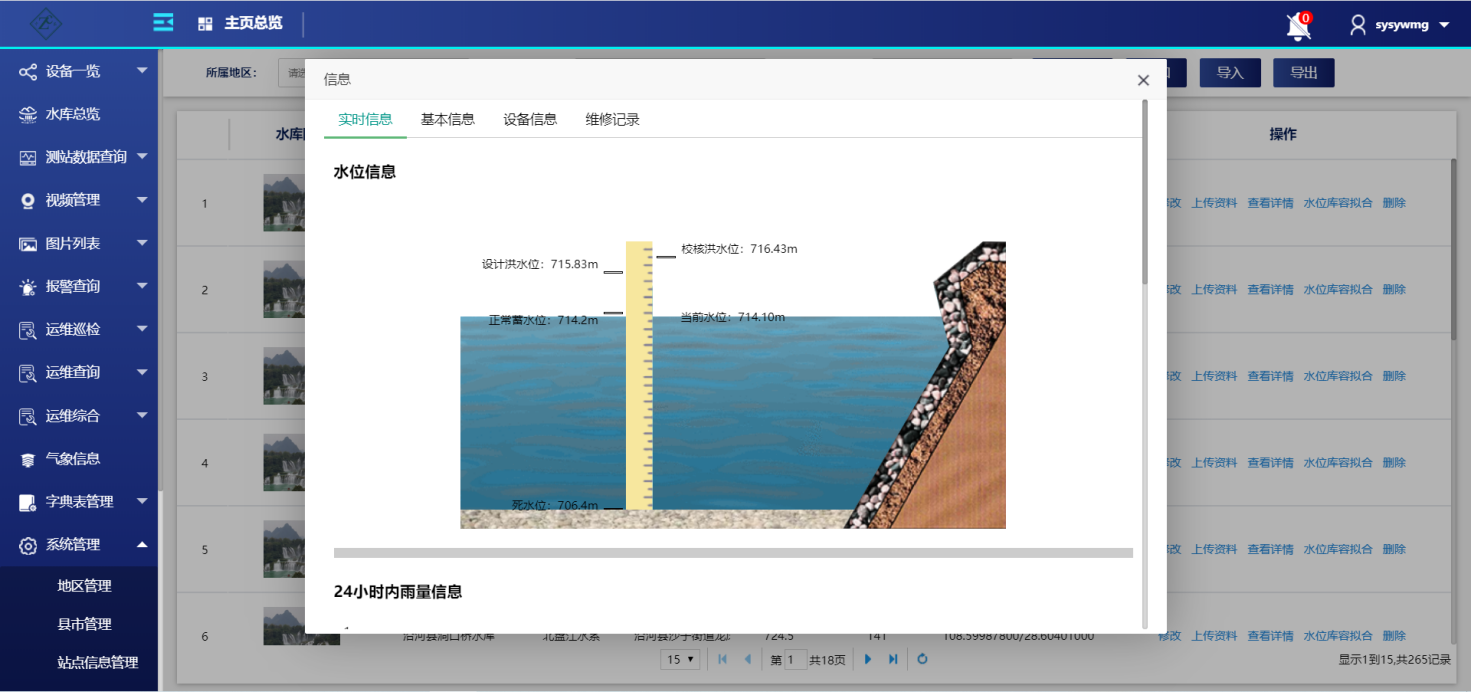

水库大坝安全监测平台

智慧水利综合管理系统,适用于生态流量、水库、山洪、水文、农灌、水雨情、闸门测控等各种监测预警的应用。

平台依托于先进的技术架构,提供数据采集、GIS定位、水文预警、视频图像监测、移动互联网应用、APP及短信消息推送、气象信息、大屏展示等服务,广泛应用于水雨情监测、流量监测、闸门测控、智慧灌溉、水质监测、水库监测、山洪预警监测等领域。



周界巡检

针对水库库区周界设定巡检路线,水库管理员按照预设定的巡检路线定期进行水库周围巡检,并通过手机上传巡检路线信息。

运行维护

水库主管部门和管理单位(产权所有者)应当建立监测设施运行维护制度,规范观测报送、检查测试、校验复核、设施维护等工作。
