智慧城市解决方案

供水管网压力流量监测解决方案

时间:2022-04-14 作者:恒润安 浏览次数:2021次

为实现城乡供水一体化的科学管理,在大力推进供水管网的建设和覆盖的同时,要确保供水管网的安全、有效、可靠、可控、可查。恒润安结合自身在物联网领域和水利信息化行业的技术沉淀,设计制定基于智能物联网技术的供水管网压力流量监测系统解决方案。



供水管网压力流量监测系统是一套以在线监测设备为核心,运用智能物联网技术,通过专用分析软件。对自来水管道的压力和流量等监测信息进行实时快速收集、存贮、处理、查询、报表、预警的综合性监测管理系统。供水管网压力流量监测系统适用于供水企业远程监测供水管网,工作人员可以在供水调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备,保障供水压力平衡、流量稳定;及时发现和预测爆管事故的发生。



系统架构

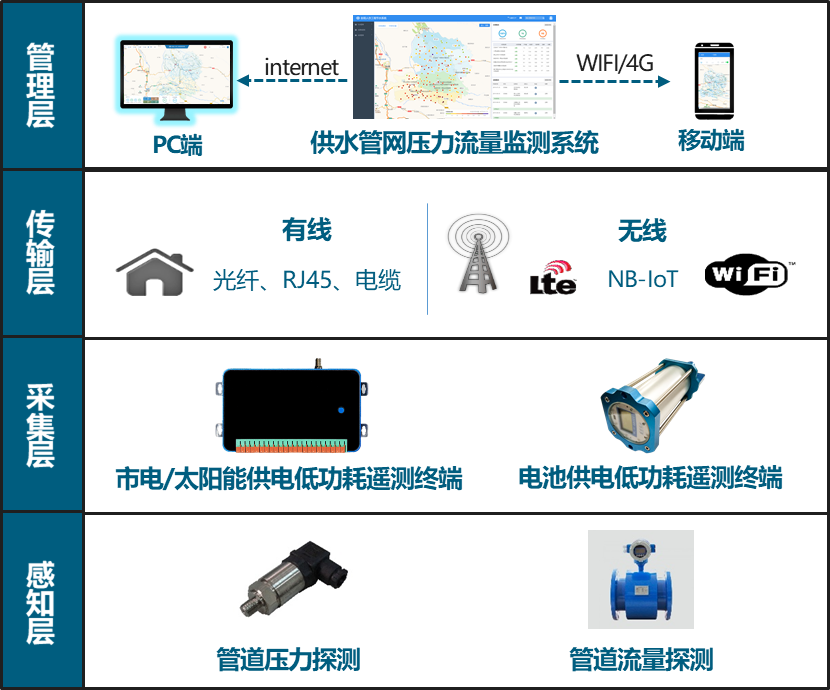

供水管网压力流量监测系统拓扑图如下:


系统功能

供水管网压力流量监测系统适用于供水企业远程对供水管网监测,管网的分区计量。供水调度人员在管网监测中心即可远程监测全市供水管网的压力及流量等情况,以科学手段指挥管网工程启停供水设备、保障供水压力平衡和流量稳定、并及时发现和预测爆管和漏损事故。

1、供水管网分区流量测量

进行供水管网分区流量测量,流量数据分析,流量异常及时告警,可发现区域漏损和爆管隐患。

2、供水管网分区压力测量

进行供水管网分区压力测量,通过调控 DMA分区的水压,使供水管网在最优的压力条件下运行。

3、供水管网在线监测体系

采用GIS技术显示供水管网分区地理位置,监测点设备信息查看,不同颜色直观展示压力、流量数据。在线监测重要节点的实时流量、压力,科学制订并执行调度方案,使管网流量、水压平稳运行。

4、供水管网漏损分析

应用夜间最小流量原理,自动判断、分析各DMA是否泄漏以及当前泄漏水平,为制定检漏方案提供依据。结合管网长期运行数据,在确保充分、有效满足用户需求的前提下,适当降低并逐步确立常设供水压力,既可降低当前的泄漏水平,又可减少老化管网的爆管几率。

5、异常及时报警处理

及时发现DMA中的流量和压力变化,识别出发生爆管的可能性。根据预判信息第一时间发布管网水量、水压调度指令和阀门远程控制要求,并迅速采取排查和检漏措施。

6、核算供水产销差率

通过对各区域内流入、流出和实际销售水量的定期分析,有效统计各分区内的供水量、需水量、漏失量等数据,核算产销差。



系统特点

1、可靠性高

采用工业级设计的管网压力、流量监测设备,物联网与微服务技术结合应用,确保了数据从采集、传输、处理、分析的整体可靠性。

2、准确度高

采用高精度的管网压力、流量监测传感器设计,采用统一标准API数据通信接口服务,既确保监测数据的准确性,又保障了整套系统运行的稳定性、有效性。

3、专业性强

系统具备较强的专业性,具备各个阶段所需的专业服务与方案设计,包含不限于基础数据收集、需求调研、分区方案设计、管网零压测试、实施方案设计等。

4、降本增效

通过系统方案的建设运行。提高了供水管网智慧化水平,有效地缩短新增漏损响应时间、减少漏损水量、节约供水资源、减小供水产销差、降低排水泵站安全事故造成的经济损失。

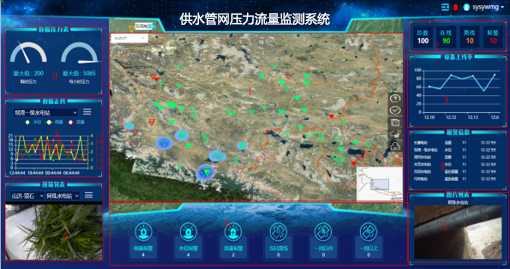

系统管理平台

供水管网压力流量监测系统管理平台实现对管网进行分区指导,为分区计量仪表安装布点提供设计依据;系统实现对供水管网分区的压力、流量数据实时监测,并进行数据统计查询,为管网漏损分析提供强有力的基础数据,为管网漏损定位提供了数据支撑。软件配套监测APP,对管网压力、流量进行随时随地在线监测,及时掌握漏损区域。

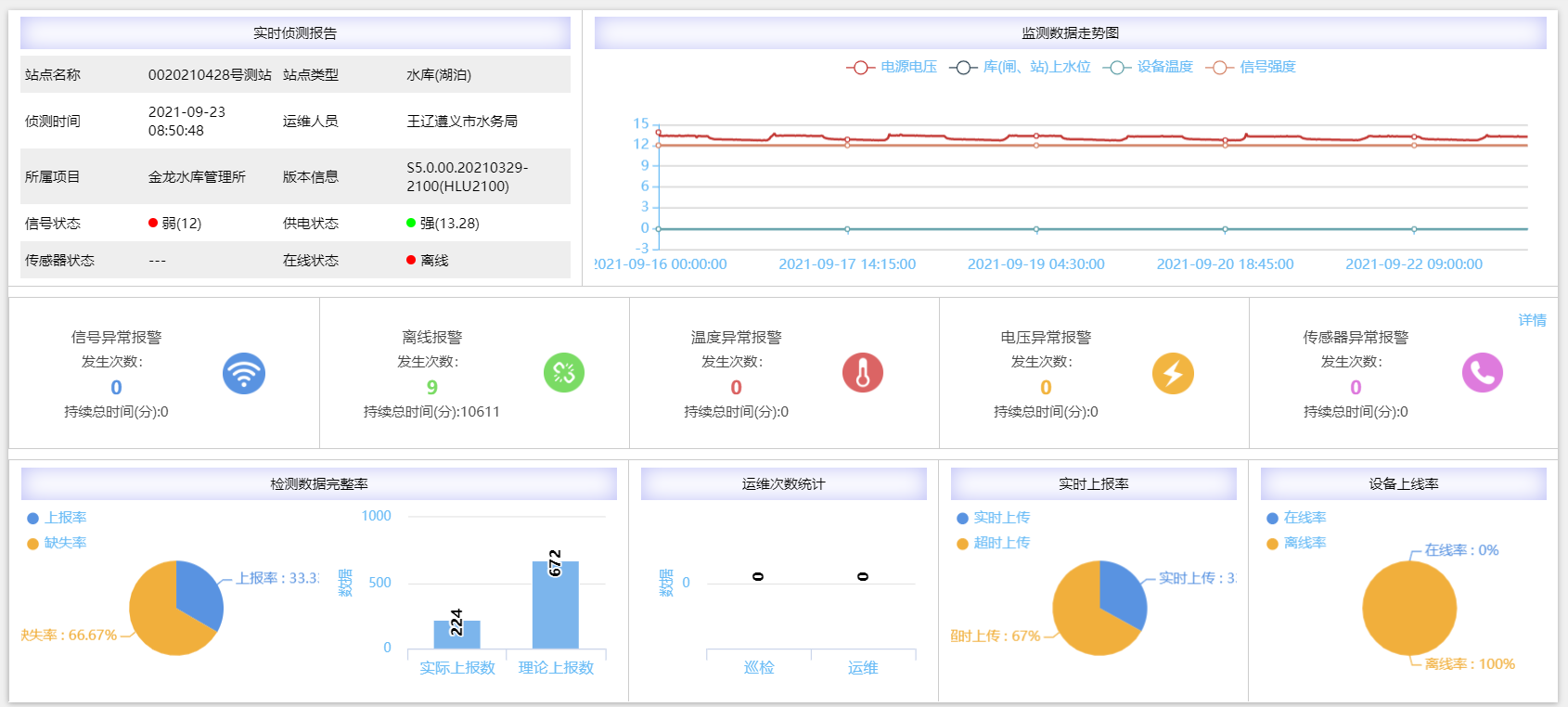

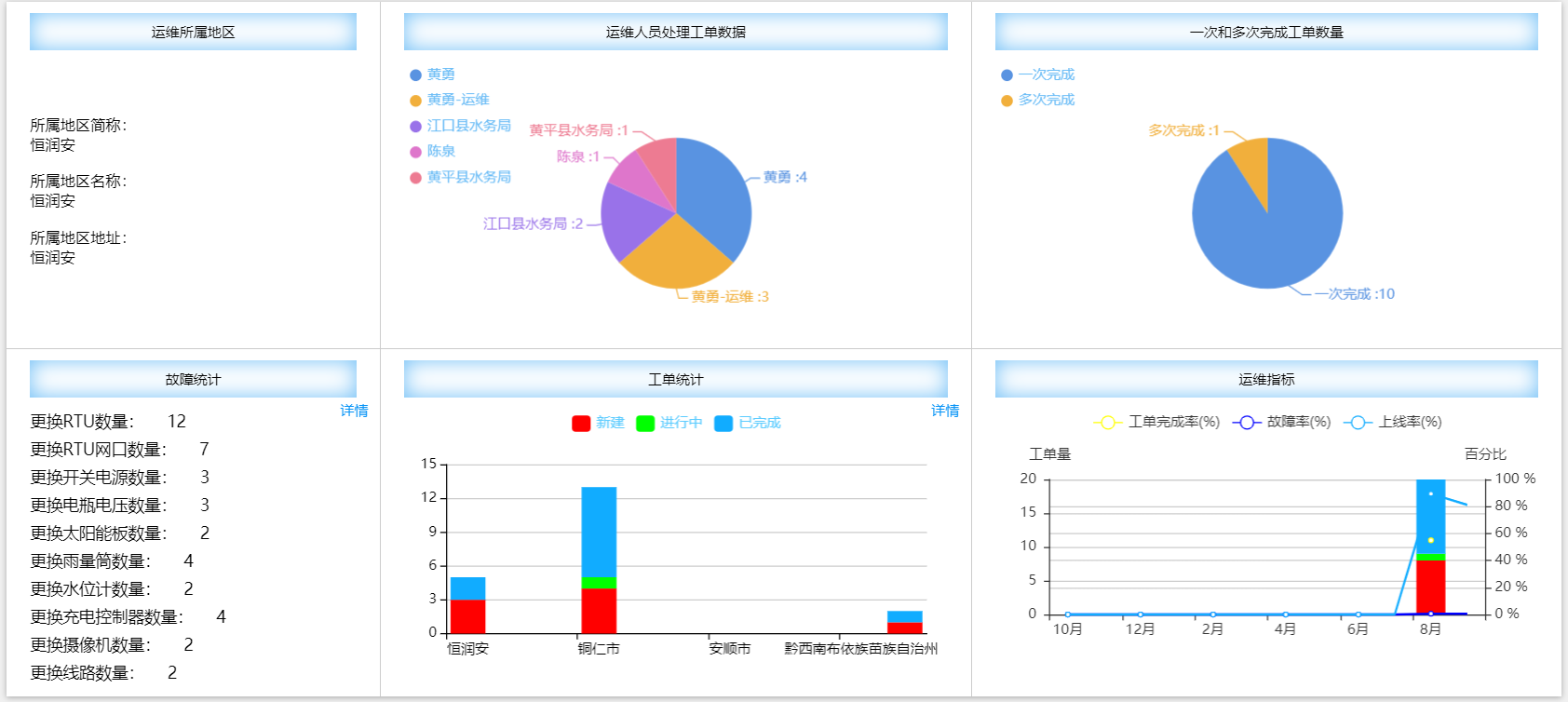

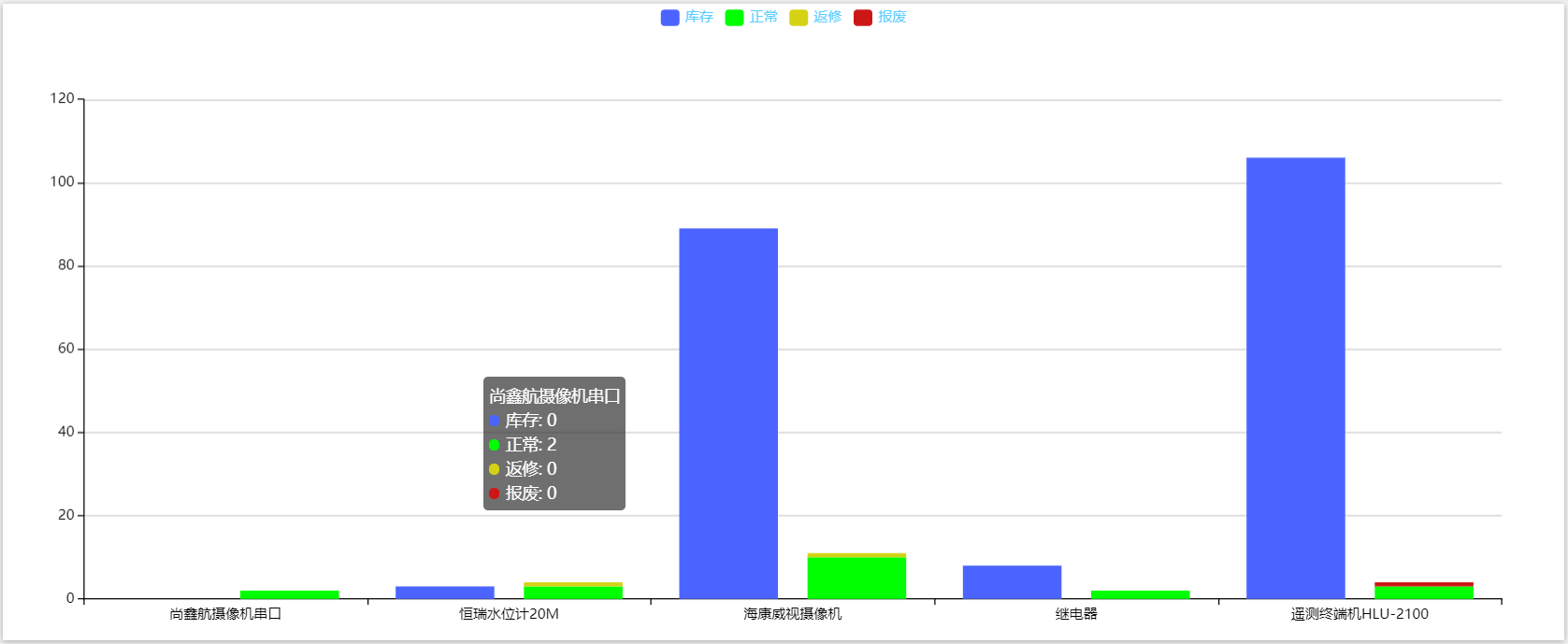

设备运维平台

现阶段我国水利工作重心转为“工程补短板 行业强监管”,要实现水利行业的强监管,必须有强有力的信息化来支撑,而当前水利行业信息化现状不足以满足强监管的要求,因此必须有更高效的信息化管理手段来满足行业强监管的需要,我们的运维管理系统应运而生。



1、设备监管



2、运维监管



3、资产监管
